ADCMP580BCPZ-RL7

Описание ADCMP580BCPZ-RL7 от Analog Devices

Производитель: Analog Devices
Manufacturer Part Number: ADCMP580BCPZ-RL7

Общее описание:

ADCMP580BCPZ-RL7 — это высокоскоростной компаратор с задержкой распространения всего 180 пикосекунд. Он оснащен встроенным защелкой, которая позволяет фиксировать текущее состояние сигнала. Этот компонент идеально подходит для использования в системах, требующих высокой точности и быстрого отклика.

Преимущества:

• Высокоскоростной отклик: Время задержки 180 пс обеспечивает мгновенную реакцию на изменения входного сигнала.
• Интегрированная защелка: Позволяет фиксировать состояние сигнала, что упрощает обработку данных.
• Широкий диапазон напряжения питания: Подходит для различных систем с напряжением питания от ±4.5В до ±5.5В.
• Малый ток покоя: Не более 8 мА, что снижает энергопотребление.

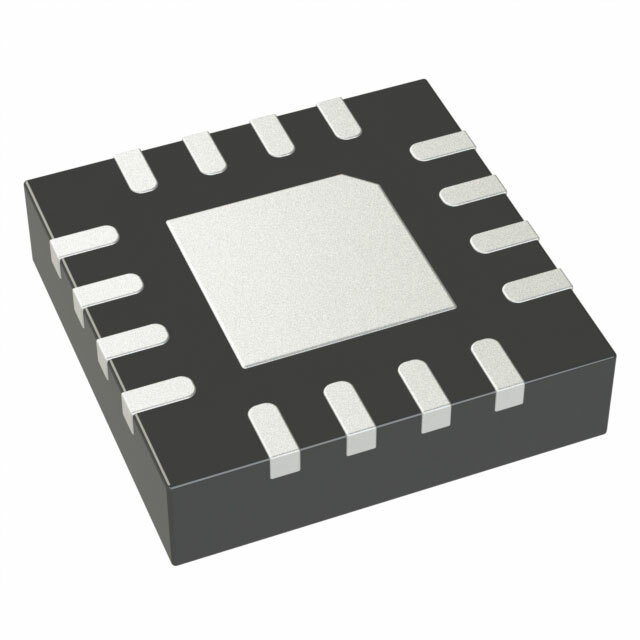

• Компактный корпус: 16-LFCSP (3x3 мм) обеспечивает экономию пространства на плате.

Недостатки:

• Чувствительность к электромагнитным помехам: Может потребовать дополнительной экранизации или фильтрации при работе в шумных средах.
• Требования к высокоточному питанию: Необходима точная стабилизация напряжения питания для поддержания заявленных характеристик.

Типовое использование:

• Генераторы импульсов
• Системы измерения времени
• Высокоскоростные системы связи
• Осциллографы
• Аналогово-цифровые и цифро-аналоговые преобразователи

Рекомендации по применению:

• Стабилизация питания: Используйте высококачественные регуляторы напряжения для минимизации шума и пульсаций.
• Топология печатной платы: Оптимально делайте разводку печатной платы, чтобы минимизировать индуктивные и емкостные помехи.
• Термостабилизация: Устанавливайте компоненты в области платы с минимальными изменениями температуры для обеспечения стабильной работы.

Основные технические характеристики:

• Тип: Компаратор с защелкой
• Количество элементов: 1
• Тип выхода: CML, Complementary
• Напряжение питания: ±4.5В ~ ±5.5В
• Диапазон температур: -40°C ~ 125°C
• Максимальная задержка распространения: 0.18 нс
• Корпус: 16-LFCSP (3x3 мм)
• Максимальный входной смещающий ток: 30 μА при ±5В
• Максимальный выходной ток: 44 мА при 5В
• Максимальный ток покоя: 8 мА

Возможные аналоги:

• LT1719CMS8#PBF от Analog Devices: Высокоскоростной, низкопотребляющий компаратор с выходом TTL/CMOS.

Заключение:

ADCMP580BCPZ-RL7 — это высокоскоростной компаратор с отличными характеристиками, который подойдет для широкого спектра применений, где требуется высокая точность и быстрота реакции.
