ADCMP580BCPZ-R2

Описание компонента: ADCMP580BCPZ-R2 от Analog Devices

Общее описание

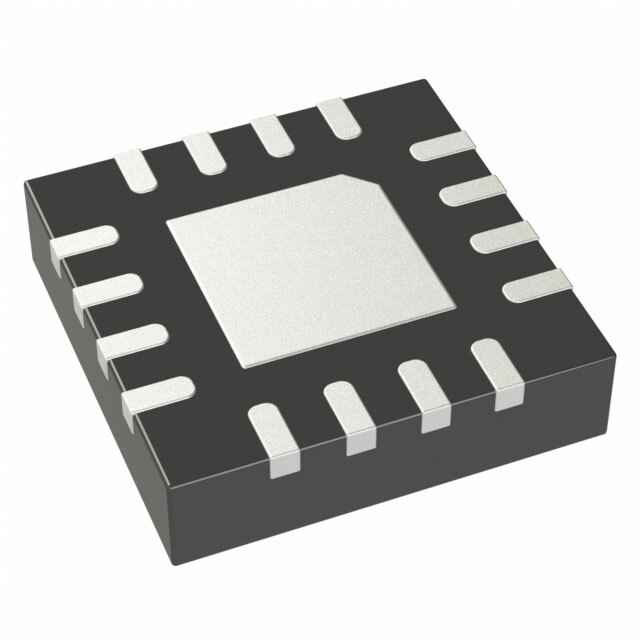

ADCMP580BCPZ-R2 — это высокоскоростной компаратор фирмы Analog Devices, который оснащен встроенной функцией фиксации (Latch). Он оптимизирован для работы в высокоскоростных приложениях, где требуется минимальная задержка сигнала и высокая точность. Компаратор выполнен в компактном корпусе LFCSP размером 3 мм x 3 мм.

Преимущества

• Высокая скорость работы: Минимальное время задержки до 180 пс.
• Высокая точность: Низкое напряжение смещения на входе (до 10 мВ).
• Широкий диапазон напряжений питания: Поддерживает как одно-, так и двухполярное питание.
• Компактность: Малый размер корпуса позволяет применять компонент в устройствах с ограниченным пространством.
• Высокая устойчивость: Отличные показатели CMRR и PSRR, что делает его устойчивым к шумам в линейных и блоках питания.

Недостатки

• Высокая стоимость: Может быть дороже по сравнению с менее производительными аналогами.
• Относительно сложная интеграция: Требует тщательной разводки печатной платы и обеспечения условий для высокочастотной работы.

Типовое использование

• Прецизионные измерительные приборы.
• Высокоскоростные цифровые системы обработки сигналов.
• RF системы и блоки управления.
• Осциллографы и анализаторы спектра.
• Акселерометры и гироскопы.
• Аудио- и видеотехника высокого качества.

Рекомендации по применению

Для максимальной производительности рекомендуется:

• Использовать экранирование и качественное заземление для минимизации воздействия помех.
• Применять конденсаторы децимирования и фильтры низких частот для стабилизации напряжений питания.
• Обеспечить правильное термическое управление для предупреждения перегрева.

Основные технические характеристики

• Тип: С фиксацией (Latch)
• Количество элементов: 1
• Тип выхода: CML, Complementary
• Напряжение питания: ±4.5В ~ 5.5В
• Максимальное напряжение смещения на входе: 10 мВ
• Максимальный ток смещения на входе: 30 μA
• Типовый ток выхода: 44 мА
• Максимальный ток покоя: 8 мА
• Типовое соотношение подавления общего режима: 60 дБ
• Типовое соотношение подавления питания: 75 дБ
• Максимальная задержка распространения: 0.18 нс
• Гистерезис: 1 мВ
• Рабочая температура: -40°C ~ 125°C
• Корпус: 16-WFQFN с выводной площадкой, CSP
• Монтаж: Поверхностный монтаж (SMD)
• Пакет поставщика: 16-LFCSP (3x3 мм)

Возможные аналоги

• ADCMP607: Аналогичный компаратор от Analog Devices с несколько менее высокими характеристиками.
• MAX999: Высокоскоростной компаратор от Maxim Integrated.
• LMH7220: Высокоскоростной компаратор от Texas Instruments.

По всем вопросам интеграции и использовании ADCMP580BCPZ-R2 рекомендуется проконсультироваться с техническими специалистами и воспользоваться симуляционными инструментами для точной настройки систем.
