ADCMP573BCPZ-RL7

ADCMP573BCPZ-RL7 от Analog Devices

Общее описание

ADCMP573BCPZ-RL7 — это высокоскоростной, прецизионный компаратор от компании Analog Devices. Он обладает комплементарным выходом PECL и встроенной функцией защёлки, что делает его идеальным для применения в высокоскоростных цифровых системах и точных аналоговых системах.

Преимущества

• Высокая скорость: Минимальная задержка распространения на уровне 165 пс, что обеспечивает высокую производительность в быстродействующих схемах.
• Высокая точность: Минимальное смещение входного напряжения 2 мВ и низкий входной ток смещения всего 25 мкА.
• Низкий уровень помех: Высокие значения коэффициентов подавления синфазного сигнала и питания улучшают точность измерений в шумных средах.
• Компактность: Упаковка в корпусе 16-LFCSP (3x3 мм) обеспечивает минимальные габариты устройства и облегчает его интеграцию в современную компактную электронику.

Недостатки

• Потребление тока: Относительно высокий потребляемый ток в режиме ожидания до 80 мА, что может быть критично для батарейных приложений.
• Сложность интеграции: Работа с высокоскоростными компараторами требует тщательного проектирования печатной платы для минимизации индуктивных и емкостных эффектов.

Типовое использование

• Высокочастотные генераторы
• Системы высокоскоростной передачи данных
• Аналого-цифровые преобразователи (ADC)
• Высокоскоростные нелинейные аналоговые системы

Рекомендации по применению

1. Обеспечение стабильного напряжения питания: Используйте высококачественные стабилизаторы напряжения и фильтры для обеспечения стабильного питания.
2. Минимизация паразитных индуктивностей и емкостей: Постарайтесь минимизировать паразитные эффекты при проектировании печатной платы, используйте короткие и толстые трассы с максимально короткими соединениями.
3. Защитные меры от помех: Используйте экранировку и развязку для уменьшения влияния электромагнитных помех на работу компаратора.

Основные технические характеристики

• Тип выхода: Комплементарный PECL
• Напряжение питания: 3.1V ~ 5.4V
• Смещение входного напряжения (макс.): 2 мВ
• Входной ток смещения (макс.): 25 µА
• Ток покоя (макс.): 80 мА
• Задержка распространения (макс.): 165 пс
• Гистерезис: ±1 мВ
• Температурный диапазон: -40°C ~ 85°C

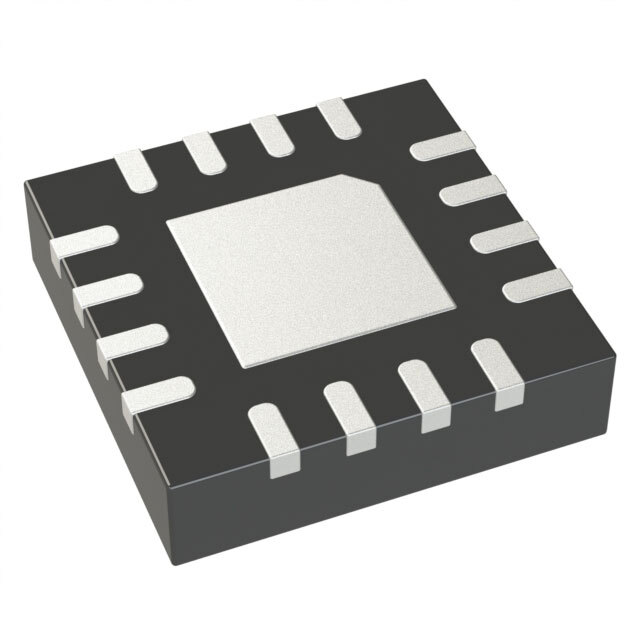

• Корпус: 16-WFQFN с тепловым контактом (3x3 мм)

Возможные аналоги

• ADCMP580: Высокоскоростной компаратор с аналогичными характеристиками, но несколько большим током потребления.
• MAX9686: Компаратор с выходом PECL от компании Maxim Integrated, обладающий похожими параметрами, но меньшей точностью.

Такое описание даст пользователю четкое представление об особенностях и применении компаратора ADCMP573BCPZ-RL7, а также поможет принять решение о его использовании в своих проектах.
