ADCMP572BCPZ-WP

Артикул: ADCMP572BCPZ-WP Производитель: Analog Devices

Общее описание

ADCMP572BCPZ-WP — высокоскоростной компаратор с защелкой, который оптимально подходит для приложений, требующих высокой точности и скорости. Данный компонент обеспечивает превосходные характеристики задержки распространения, что делает его идеальным выбором для применения в высокочастотных системах.

Преимущества

• Высокая скорость: Задержка распространения всего 0.165 нс обеспечивает мгновенный отклик на изменения входного сигнала.
• Высокая точность: Максимальное смещение входа всего 2 мВ при напряжении 3.3 В.
• Низкое потребление энергии: Ток покоя до 52 мА.
• Широкий диапазон рабочих температур: От -40°C до 85°C, что позволяет использовать компонент в различных условиях эксплуатации.

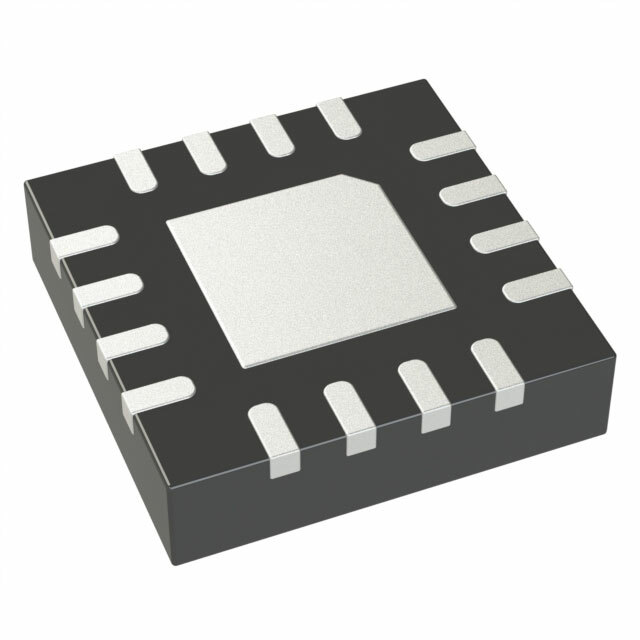

• Компактный корпус: Удобный для поверхностного монтажа корпус 16-LFCSP (3x3 мм) экономит место на плате.

Недостатки

• Высокое энергопотребление: При высоких скоростях может потреблять значительное количество энергии.
• Чувствительность к температуре: Необходимость контроля теплового режима для поддержания стабильных характеристик.

Типовое использование

• Высокоскоростные аналого-цифровые преобразователи
• Системы связи
• Лазерные дальномеры
• Высокочастотные измерительные системы
• Радиосистемы

Рекомендации по применению

• Поддержание стабильного температурного режима для минимизации потенциальных отклонений характеристик.
• Использование соответствующих фильтров и источников питания для обеспечения чистоты сигнала и уменьшения шумов.
• Обеспечение правильного монтажа и соблюдение рекомендаций производителя для улучшения показателей надежности и долговечности.

Технические характеристики

• Тип: Компаратор с защелкой
• Количество каналов: 1
• Тип выхода: CML, Complementary
• Напряжение питания: 3.1 В ~ 5.4 В
• Смещение входа (макс): 2 мВ при 3.3 В
• Ток входа (макс): 25 мкА при 3.3 В
• Ток на выходе (тип): 20 мА
• Ток покоя (макс): 52 мА
• Температурный режим: -40°C ~ 85°C
• Корпус/вариант исполнения: 16-WFQFN с открытой площадкой, CSP
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• ADCMP573BCPZ-WP от Analog Devices — другая версия с аналогичными характеристиками, подходящая для множества высокоскоростных приложений.
• LMH7322 от Texas Instruments — компаратор с высокой скоростью и низкой задержкой для использования в схожих задачах.

Заключение

ADCMP572BCPZ-WP — высокопроизводительный компаратор от Analog Devices, который идеально подходит для высокоскоростных и прецизионных применений. Благодаря высокому быстродействию, низкому смещению и широкому диапазону рабочих температур, он является отличным выбором для современных электронных систем.
