ADCLK905BCPZ-R7 от Analog Devices

Общее описание

ADCLK905BCPZ-R7 - высокопроизводительный буфер-распределитель тактовых сигналов (clock buffer/driver) от компании Analog Devices. Он предназначен для использования в приложениях, требующих высокой скорости и низких фазовых шумов. Устройство поддерживает работу в частотном диапазоне до 7.5 ГГц и имеет один канал передачи тактового сигнала с коэффициентом 1:1.

Преимущества

• Высокая частота: Максимальная частота работы составляет 7.5 ГГц, что позволяет использовать устройство в высокоскоростных системах.
• Низкий фазовый шум: Устройство обеспечивает низкий фазовый шум, что критично для точных тактовых сигналов.
• Широкий диапазон температур: Рабочий диапазон температур от -40°C до 125°C делает это устройство подходящим для различных условий эксплуатации.
• Минимальные задержки: Благодаря быстродействию и низким задержкам, буфер отлично подходит для приложений, требующих точной синхронизации.

Недостатки

• Высокая стоимость: Для некоторых приложений данное устройство может быть слишком дорогостоящим.
• Сложность в проектировании: Требуется грамотный подход к проектированию схем, чтобы получить максимальную производительность устройства.

Типовое использование

• Телекоммуникационные системы: Использование в высокоскоростных сетевых интерфейсах и базовых станциях.
• Измерительные приборы: Применение в осциллографах и других измерительных устройствах для обеспечения точного тактового сигнала.
• Радиочастотные системы: Использование в радиолокационных и спутниковых системах.

Рекомендации по применению

• Правильное питание: Убедитесь, что питание устройства находится в диапазоне 2.375V ~ 3.63V для стабильной работы.
• Термическая практика: Пайка и монтаж должны соответствовать рекомендациям по термическому управлению для предотвращения перегрева.
• Экранирование: Используйте экранирование для минимизации помех в высокочастотных приложениях.

Основные технические характеристики

• Тип устройства: Буфер/драйвер, передачи данных
• Количество каналов: 1
• Коэффициент вход/выход: 1:1
• Дифференциальные входы/выходы: Да/Да
• Тип входа: Тактовый сигнал
• Тип выхода: ECL, NECL, PECL
• Максимальная частота: 7.5 ГГц
• Диапазон напряжения питания: 2.375V ~ 3.63V
• Температурный диапазон: -40°C ~ 125°C
• Монтаж: Поверхностный монтаж

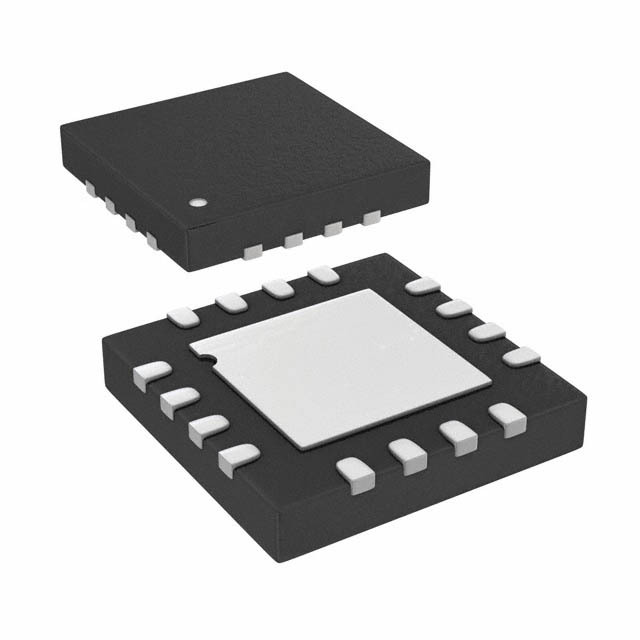

• Корпус: 16-VFQFN с выдающейся площадкой, CSP
• Корпус устройства: 16-LFCSP-VQ (3x3)

Возможные аналоги

• ADCLK914: Похожее устройство с более низким диапазоном частот.
• CDCLVP1101: Тактовый буфер от Texas Instruments с похожими характеристиками.

ADCLK905BCPZ-R7 от Analog Devices - это высококачественный тактовый буфер, который идеально подходит для использования в высокоскоростных и высокоточных приложениях.
