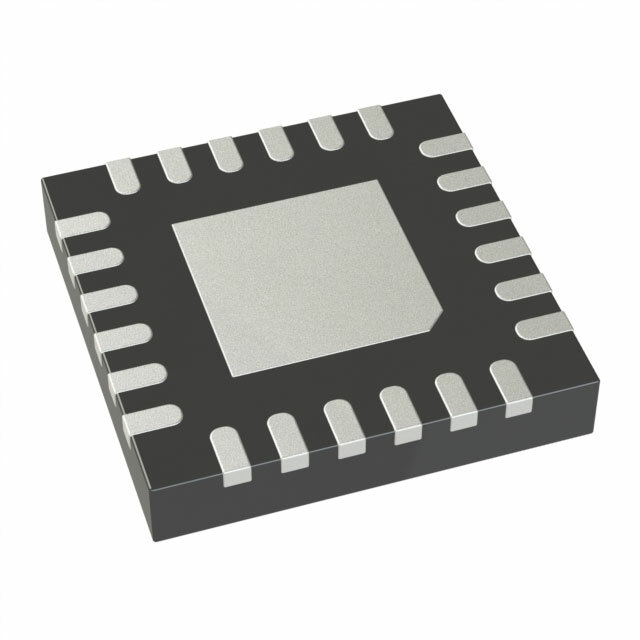

ADCLK846BCPZ от Analog Devices

Общее описание

ADCLK846BCPZ - это высокопроизводительный буфер распределения тактового сигнала (Clock Fanout Buffer) от компании Analog Devices. Он предназначен для использования в высокоскоростных электронных устройствах, где требуется минимальные задержки и высокая точность. Этот буфер обеспечивает соотношение входов и выходов 1:6 и поддерживает различные виды сигналов на входе и выходе.

Преимущества

• Высокая частота: Поддерживаемая частота до 1.2 ГГц позволяет использовать этот компонент в высокоскоростных приложениях.
• Множественные входы и выходы: Поддержка различных сигналов на входе и выходе (CML, CMOS, HSTL, LVDS, LVPECL).
• Низкие задержки: Благодаря передовой технологии, обеспечиваются минимальные задержки распространения сигнала.
• Широкий диапазон рабочего напряжения: Рабочее напряжение от 1.71В до 1.89В.
• Компактный корпус: Поставляется в компактном 24-LFCSP (4x4) корпусе, что облегчает интеграцию в системы с ограниченным пространством.

Недостатки

• Высокая стоимость: Из-за своих высокопроизводительных характеристик, стоимость может быть выше по сравнению с менее производительными аналогами.
• Ограниченные температуры: Рабочий диапазон температур -40°C ~ 85°C может оказаться недостаточным для экстремальных условий эксплуатации.

Типовое использование

• Системы связи: Использование в базовых станциях и других высокоскоростных коммуникационных системах.
• Военная техника: Подходит для использования в высокоскоростных системах обработки данных.
• Авиация: Идеально для авиационных систем, требующих высокой точности синхронизации.
• Тестирование и измерения: Используется в высокоточных измерительных и тестовых устройствах.

Рекомендации по применению

• Обеспечьте соответствие рабочему напряжению: Убедитесь, что рабочее напряжение в вашей системе соответствует диапазону 1.71В ~ 1.89В.
• Тепловой контроль: В связи с высокими рабочими частотами, убедитесь, что ваша конструкция предусматривает адекватное охлаждение.
• Изоляция сигналов: При разводке печатной платы, обеспечьте надлежащую изоляцию сигналов для минимизации помех.

Основные технические характеристики

• Вход:

  • Тип: CML, CMOS, HSTL, LVDS, LVPECL

• Выход:

  • Тип: CMOS, LVDS

• Частота (макс):

  • 1.2 ГГц

• Напряжение питания:

  • 1.71В ~ 1.89В

• Температурный диапазон:

  • -40°C ~ 85°C

• Корпус:

  • 24-LFCSP (4x4)

Возможные аналоги

• MC100EP210FAG от Onsemi - 1:5 Differential LVPECL Clock Driver
• CDCLVC1104PW от Texas Instruments - 1:4 Low-Power Buffer
• NB3N51044GT от Onsemi - Precision Clock Fanout Buffer

Заключение

ADCLK846BCPZ представляет собой высокопроизводительное решение для задач, требующих надежные и точные буферы распределения тактового сигнала. Его можно использовать в самых различных областях, начиная с коммуникационных систем и заканчивая военной техникой, предоставляя высокий уровень производительности и гибкости.
