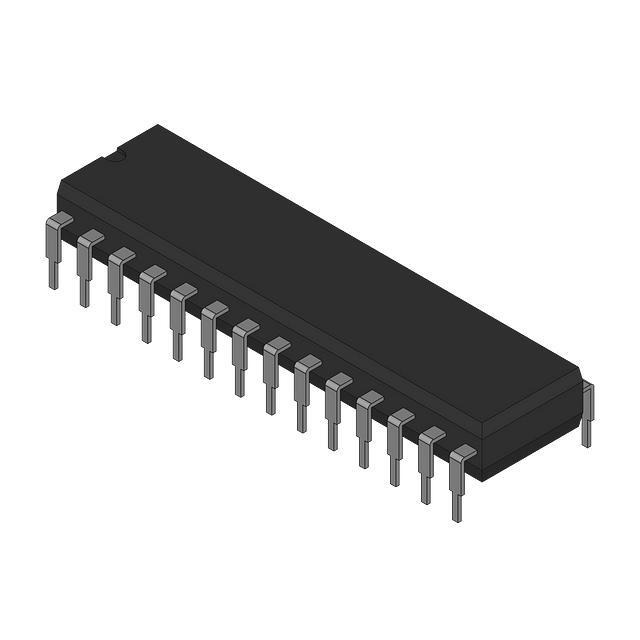

ADC700JH

ADC700JH от Texas Instruments

Общее описание

ADC700JH — это 16-битный аналогово-цифровой преобразователь (АЦП) с SAR-архитектурой, предназначенный для преимального преобразования аналоговых сигналов в цифровую форму. Этот компонент может использоваться в различных приложениях, где требуется высокая точность и быстрота преобразования.

Преимущества

1. Высокая разрядность: 16-битный АЦП позволяет точно измерять малые изменения сигнала.
2. SAR-архитектура: Обеспечивает высокую скорость и точность при преобразовании аналоговых сигналов.
3. Встроенный опорный источник: Удобен для применения в схемах, где требуется минимизация добавочного оборудования.
4. Гибкость интерфейса данных: Поддержка как параллельного, так и последовательного интерфейсов данных.
5. Широкий диапазон аналогового и цифрового напряжения питания: Обеспечивает гибкость при проектировании схем.

Недостатки

1. Высокая стоимость: Высокоточные компоненты обычно стоят дороже по сравнению с менее точными аналогами.
2. Требования к качеству питания: Для достижения максимальной точности необходимо обеспечить чистое и стабильное питание.

Типовое использование

• Прецизионные измерительные системы
• Медицинское оборудование
• Тестовое и измерительное оборудование
• Промышленные автоматика
• Силовая электроника

Рекомендации по применению

1. Правильное подключение питания: Убедитесь, что питание аналоговой и цифровой частей стабильно и соответствует требованиям.
2. Экранирование сигнальных путей: Минимизируйте внешние электромагнитные помехи для поддержания высокой точности измерений.
3. Использование конденсаторов фильтрации: Для подавления высокочастотных шумов на линиях питания.

Основные технические характеристики

• Кол-во разрядов: 16
• Скорость выборки (в секунду): -
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: Параллельный, последовательный
• Конфигурация: ADC
• Архитектура: SAR
• Тип опорного напряжения: Внутренний
• Напряжение питания (аналог.): ±11.4V ~ 16V
• Напряжение питания (цифр.): ±11.4V ~ 16V
• Температура эксплуатации: 0°C ~ 70°C
• Корпус / упаковка: 28-CDIP (0.600", 15.24mm)
• Монтажный тип: Сквозное отверстие

Возможные аналоги

• ADS8343E от Texas Instruments
• AD7674ASTZ от Analog Devices

Этот комппонент идеально подойдет для приложений, требующих высокого уровня точности и быстроты преобразования.
