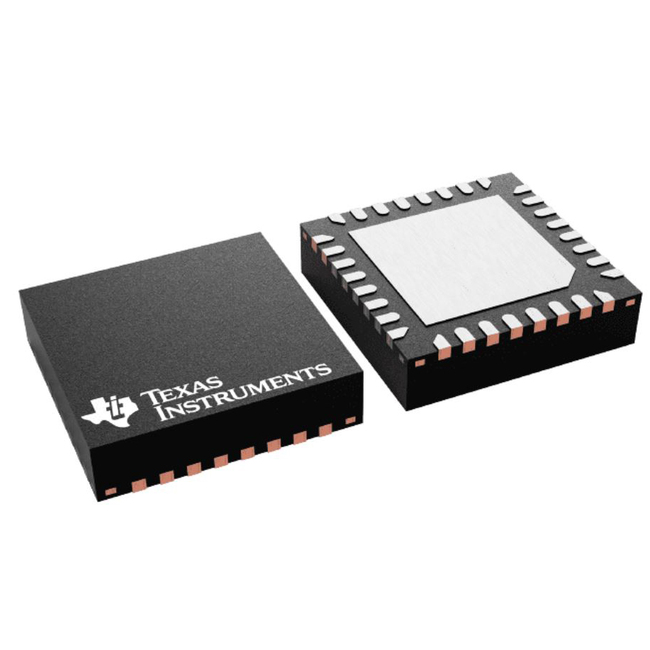

ADC3910D125IRSMT

Описание ADC3910D125IRSMT от Texas Instruments

Общее описание: ADC3910D125IRSMT представляет собой 10-битный двухканальный аналогово-цифровой преобразователь (АЦП) с частотой дискретизации 125 MSPS (миллионов выборок в секунду), разработанный компанией Texas Instruments. Он предназначен для высокоскоростных применений, обеспечивая точное и быстрое преобразование аналоговых сигналов в цифровые данные.

Преимущества:

• Высокая скорость преобразования: Частота дискретизации 125 MSPS обеспечивает высокую производительность и точность.
• Многоканальность: Два независимых канала позволяют одновременно обрабатывать два аналоговых сигнала.
• Дифференциальный и однонаправленный вход: Гибкость в использовании различных типов входных сигналов.
• Компактный корпус: Корпус типа 32-VQFN (4x4 мм) подходит для применения в устройствах с ограниченным пространством.

Недостатки:

• Высокое энергопотребление: Из-за высокой скорости работы АЦП может потреблять значительное количество энергии.
• Сложность подключения и интеграции: Для правильного функционирования может потребоваться тщательная настройка и калибровка.

Типовое использование:

• Оборудование для обработки сигналов (SDR)
• Осциллографы
• Видеонаблюдение и обработка изображений
• Медицинские приборы для мониторинга и диагностики

Рекомендации по применению:

• Обеспечьте адекватное отведение тепла для поддержания стабильной работы устройства.
• Используйте внешние компоненты (например, стабилизаторы напряжения и фильтры), чтобы минимизировать шумы и помехи.
• Проводите регулярное тестирование и калибровку системы для обеспечения точности и надежности измерений.

Основные технические характеристики:

• Разрядность: 10 бит
• Частота дискретизации: 125 млн выборок в секунду (MSPS)
• Количество входов: 2 дифференциальных или 4 однонаправленных
• Тип данных: Параллельный или серийный интерфейс
• Напряжение питания: Аналоговое 1.7В ~ 1.9В, цифровое 1.7В ~ 1.9В, 3.2В ~ 3.4В
• Температурный диапазон: -40°C ~ 105°C
• Корпус: 32-VQFN (4x4 мм)

Возможные аналоги:

• AD9218 от Analog Devices
• LTC2282 от Linear Technology
• MAX19515 от Maxim Integrated

Используя ADC3910D125IRSMT от Texas Instruments, вы получите надежный инструмент для высокоскоростного и точного преобразования аналоговых сигналов в цифровую форму, что открывает широкие возможности для различных областей применения.
