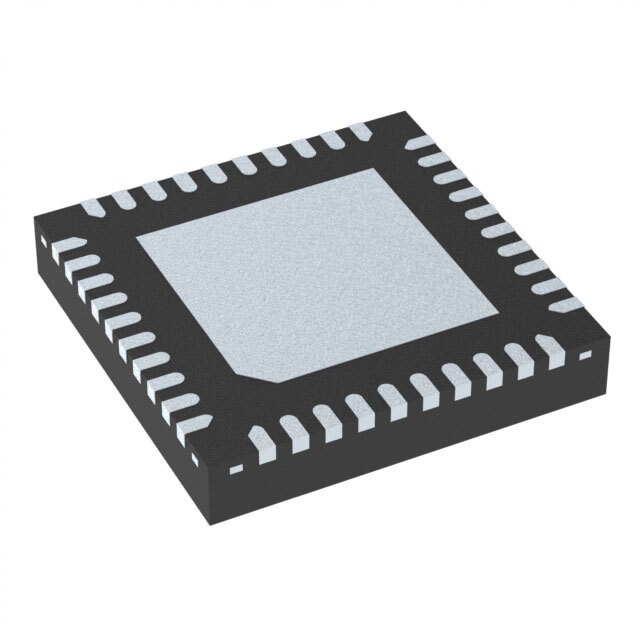

ADC3682IRSBT

Описание для сайта

ADC3682IRSBT - 18-битный 25-MSPS аналогово-цифровой преобразователь (АЦП)

Производитель: Texas Instruments
Производительский номер: ADC3682IRSBT

Общее описание

ADC3682IRSBT - высококачественный 18-разрядный аналогово-цифровой преобразователь (АЦП) от компании Texas Instruments. Устройство отличается высокой скоростью выборки до 25 мегасемплов в секунду (MSPS) и двухканальной архитектурой, что делает его идеальным для применения в системах, требующих высокую точность и скорость преобразования.

Преимущества

• Высокое разрешение: 18-битный АЦП обеспечивает высокую точность и детализацию.
• Высокая скорость выборки: до 25 MSPS, что позволяет использовать его в приложениях, требующих быстрой обработки данных.
• Низкое энергопотребление: АЦП оптимизирован для низкого энергопотребления, что сокращает тепловыделение и увеличивает надежность.
• Компактный корпус: 40-WQFN с размерами 5x5 мм, подходит для различных компактных устройств.

Недостатки

• Сложность интеграции: Высокоточные АЦП требуют тщательного проектирования печатной платы (PCB) и электромагнитной совместимости (EMC).

Типовое использование

1. Цифровая обработка сигналов (DSP): Используется для высокоточных измерений в цифровой обработке сигналов.
2. Медицинские устройства: Идеально подходит для медицинских приборов, требующих высокой точности и быстрого реагирования.
3. Радиолокационные системы: Применяется в системах радиолокации и связи.
4. Измерительные приборы: Применение в лабораторных и полевых измерительных приборах.

Рекомендации по применению

• Питание: Внимательно соблюдайте рекомендации по питанию (1.75V - 1.85V) для аналоговой и цифровой части.
• Расположение на печатной плате: Оптимизируйте трассировку сигнальных линий для минимизации шума и помех.
• Конденсаторы: Используйте высококачественные низко-профильные конденсаторы для фильтрации питания.

Основные технические характеристики

• Разрядность: 18 бит
• Скорость выборки: до 25 MSPS
• Количество входов: 2
• Тип входа: Одинарный
• Интерфейс данных: LVDS - Serial, SPI
• Конфигурация: MUX-ADC
• Количество АЦП: 2
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания (аналоговое и цифровое): 1.75V - 1.85V
• Рабочая температура: -40°C до +105°C
• Корпус: 40-WQFN (5x5)

Возможные аналоги

• ADI AD7982: Тоже 18-битный АЦП, но имеет другие характеристики скорости и интерфейса.
• Maxim MAX11905: 20-битный АЦП с аналогичными характеристиками скорости выборки.
• TI ADS8881: 18-битный АЦП с различной конфигурацией и скоростью выборки.

Этот АЦП предлагает отличное сочетание производительности и точности, что делает его подходящим для широкого спектра приложений в различных областях.
