ADC3643IRSBT

Описание ADC3643IRSBT от Texas Instruments

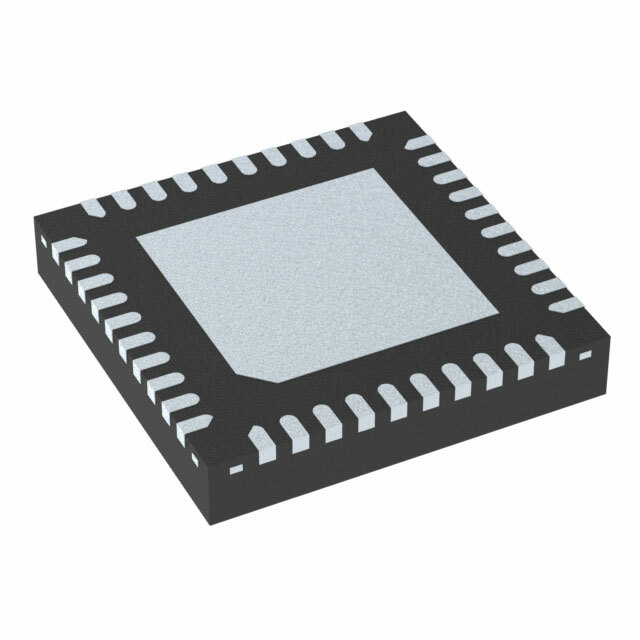

Общее описание: ADC3643IRSBT – это высокопроизводительный аналогово-цифровой преобразователь (ADC) с разрешением 14 бит и двумя входами. Этот компонент использует архитектуру SAR (Successive Approximation Register), благодаря чему обеспечивает отличную точность и быстрое преобразование. Корпус устройства выполнен в компактном форм-факторе 40-WQFN (5x5 мм).

Преимущества:

• Высокая скорость выборки до 65 миллионов выборок в секунду (65 MSPS).
• Поддержка двух дифференциальных или одноапертурных входов.
• Встроенный программируемый усилитель (PGA) для гибкости в различных приложениях.
• Низкое энергопотребление, что делает его идеальным для портативных устройств и систем с ограниченным энергопотреблением.
• Широкий диапазон рабочих температур от -40°C до 105°C.

Недостатки:

• Требует использования внешних компонентов для настройки референсного напряжения и дополнительных функций.
• Компактный корпус (40-WQFN) может вызвать сложности при пайке и монтаже в условиях ручного производства.

Типовое использование:

• Системы медицинской визуализации.
• Цифровые осциллографы и анализаторы спектра.
• Промышленные системы контроля и автоматизации.
• Радиочастотные и спутниковые средства связи.
• Устройства анализа сигналов и локализации.

Рекомендации по применению:

• При проектировании платы важно учитывать отвод тепла для поддержания стабильной работы ADC.
• Для достижения максимальной точности рекомендуется использовать качественные фильтрующие и блокирующие конденсаторы на линиях питания.
• Применение внешних референсных напряжений может повысить точность преобразований.

Основные технические характеристики:

• Разрядность: 14 бит.
• Скорость выборки: до 65 MSPS.
• Количество входов: 2 (дифференциальный и одноапертурный).
• Интерфейс данных: последовательный.
• Конфигурация: PGA-ADC.
• Количество преобразователей A/D: 2.
• Архитектура: SAR.
• Тип референса: внешний, внутренний.
• Рабочая температура: от -40°C до 105°C.
• Корпус/тип монтажа: 40-WQFN (5x5 мм), поверхностный монтаж.

Возможные аналоги:

• ADS7042IRUGT от Texas Instruments – 12-битный, 1 MSPS, SAR ADC.
• AD7980BCPZ от Analog Devices – 16-битный, 1 MSPS, SAR ADC.
• LTC2381CMS#PBF от Analog Devices – 16-битный, 1 MSPS, SAR ADC.

Этот компонент идеально подходит для применения в высокоскоростных и точных задачах, где необходимы надежные и эффективные аналогово-цифровые преобразования.
