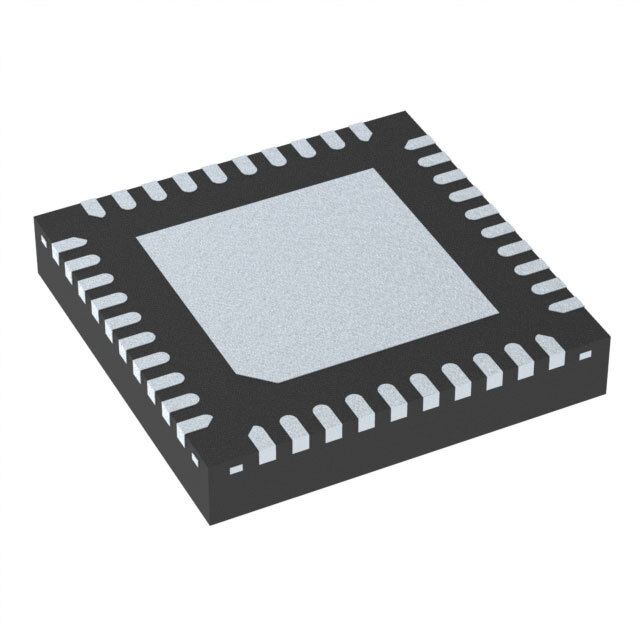

ADC3641IRSBT

ADC3641IRSBT от Texas Instruments

Общее описание

ADC3641IRSBT – это 14-разрядный, двухканальный аналогово-цифровой преобразователь (АЦП) с частотой дискретизации до 10 MSPS, разработанный компанией Texas Instruments. Он идеально подходит для высокоточных приложений, требующих малошумящих и высокоскоростных преобразований.

Преимущества

• Высокая точность: 14-битная разрядность позволяет добиться высокой точности преобразования.
• Двухканальный АЦП: Возможность одновременной обработки двух сигналов.
• Высокая частота дискретизации: До 10 MSPS обеспечивает высокую скорость работы.
• Широкий диапазон рабочих температур: от -40°C до 105°C, что позволяет использовать прибор в различных условиях.
• Компактный корпус: 40-WQFN (5x5) обеспечивает удобное размещение на печатной плате.

Недостатки

• Высокая стоимость: Высокие технические характеристики могут увеличить цену компонента.
• Необходимость внешнего опорного напряжения: Для корректной работы требуется внешнее или внутреннее опорное напряжение.

Типовое использование

• Системы сбора данных
• Медицинское оборудование
• Измерительные приборы
• Беспроводные коммуникации
• Промышленная автоматизация

Рекомендации по применению

• Используйте фильтры: Для обеспечения большей точности стоит использовать фильтры на входе.
• Учитывайте тепловыделение: При проектировании системы охлаждения необходимо учитывать тепловыделение компонента.
• Защита от помех: Обеспечьте защиту от электромагнитных помех для стабилизации работы АЦП.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 10 MSPS
• Количество входов: 2 (дифференциальные)
• Интерфейс данных: Серийный
• Конфигурация: АЦП
• Опорное напряжение: Внешнее или внутреннее
• Аналоговое напряжение питания: 1.75V – 1.85V
• Цифровое напряжение питания: 1.75V – 1.85V
• Рабочая температура: от -40°C до 105°C
• Корпус: 40-WQFN (5x5)

Возможные аналоги

• ADS1292R от Texas Instruments: Двухканальный 24-разрядный АЦП.
• AD9689 от Analog Devices: Высокоскоростной двуканальный 14-битный АЦП с частотой дискретизации до 1.25 GSPS.
• MCP37D31-200 от Microchip: 14-разрядный АЦП с частотой дискретизации 200 MSPS.

ADC3641IRSBT от Texas Instruments – это мощный компонент для высокоточного и высокоскоростного преобразования аналоговых сигналов в цифровые, подходящий для широкого круга приложений.
