ADC3543IRSBT от Texas Instruments

Общее описание

ADC3543IRSBT — это 14-битный одноканальный аналогово-цифровой преобразователь (ADC) с максимальной частотой выборки 65 MSPS. Этот высокопроизводительный АЦП основан на архитектуре SAR (Successive Approximation Register) и предназначен для точного и быстрого преобразования аналоговых сигналов в цифровой формат.

Преимущества

• Высокая точность: 14-битная разрядность обеспечивает надежное и точное преобразование сигналов.
• Высокая частота выборки: 65 MSPS позволяет использовать устройство в приложениях, требующих быстрого отклика.
• Универсальность: поддержка как дифференциального, так и однонаправленного ввода.
• Компактный размер: корпус 40-WQFN (5x5) упрощает монтаж на печатной плате и экономит пространство.

Недостатки

• Сложность интеграции: Требуется тщательная настройка для обеспечения максимальной производительности.
• Требует внешнего опорного напряжения: При использовании внешнего опорного напряжения, необходимо учитывать дополнительные параметры и компоненты.

Типовое использование

• Системы обработки сигналов
• Цифровые осциллографы
• Медицинские приборы
• Коммуникационные системы
• Оборудование для радиочастотного анализа

Рекомендации по применению

• Используйте высококачественные внешние компоненты, такие как опорное напряжение и питание, для минимизации шумов.
• Рассмотрите применение локальных байпасных конденсаторов для стабилизации питания.
• Разработайте печатную плату с учетом рекомендаций по разводке высокочастотных цепей для предотвращения электромагнитных помех.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: 65 MSPS
• Количество входов: 1
• Тип ввода: Дифференциальный, однонаправленный
• Интерфейс передачи данных: Serial, SPI
• Конфигурация: ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Аналоговое напряжение питания: 1.75V ~ 1.85V
• Цифровое напряжение питания: 1.75V ~ 1.85V
• Диапазон рабочих температур: -40°C ~ 105°C

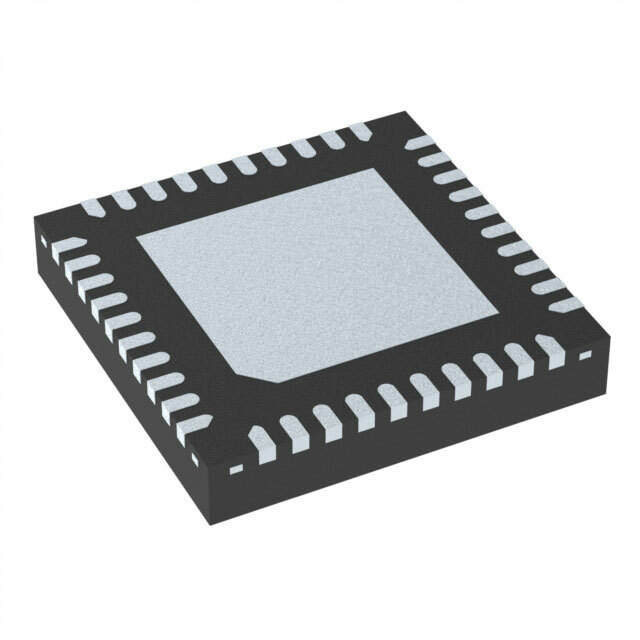

• Корпус / тип монтажа: 40-WQFN (5x5), поверхностный монтаж

Возможные аналоги

• ADS5401IPFP: Также 14-битный, но с частотой выборки 100 MSPS от Texas Instruments.
• AD9253BCPZ-65: 14-битный, 65 MSPS от Analog Devices.
• LTC2285IUK-14: 14-битный, 105 MSPS от Linear Technology.

Теперь у Вас есть полное представление о продукте ADC3543IRSBT от Texas Instruments. Если у Вас возникли вопросы по использованию этого компонента или его аналоги, не стесняйтесь обращаться к специалистам.
