ADC3542IRSBT

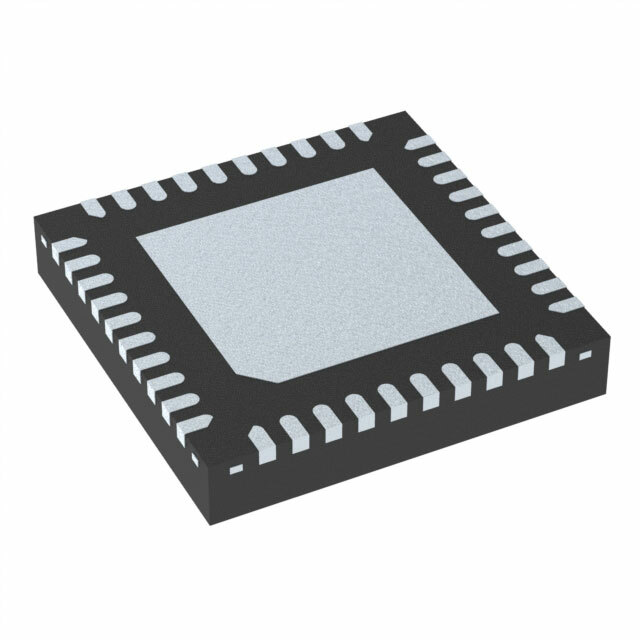

ADC3542IRSBT от Texas Instruments

Общее описание

ADC3542IRSBT - это прецизионный 14-битный аналогово-цифровой преобразователь (АЦП) с одноканальной архитектурой SAR (Successive Approximation Register), работающий на скорости семплирования до 25 MSPS. Устройство представлено в компактном корпусе WQFN с размерами 5x5 мм, что делает его идеальным для применения в схемах с ограниченным пространством.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает точные измерения.
• Высокая скорость семплирования: до 25 MSPS, что позволяет использовать его в быстродействующих приложениях.
• Низкое энергопотребление: устройство оптимизировано для малой мощности.
• Компактный корпус: экономит место на печатной плате.

Недостатки

• Внешняя референсная схема: необходимость использования внешнего стабилизатора напряжения для точных измерений.
• Ограниченный диапазон напряжения питания: требования к стабильности источников питания.

Типовое использование

• Прецизионные измерительные приборы: отлично подходит для точно измеряющих устройств.
• Обработка сигналов: аудиосистемы, системы обработки изображений и видеосистемы.
• Промышленные контроллеры: датчики и системы управления, требующие высокой точности.
• Медицинское оборудование: устройства для мониторинга состояния здоровья.

Рекомендации по применению

• Используйте качественный источник питания для обеспечения стабильности работы устройства.
• При проектировании учитывайте требования к разводке печатной платы для минимизации шумов и помех.
• Обеспечьте надлежащую теплоотдачу при максимальной частоте работы.

Основные технические характеристики

• Разрешение: 14 бит
• Скорость выборки: до 25 миллионов выборок в секунду (MSPS)
• Количество каналов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Серийный, SPI
• Архитектура: SAR
• Референсное напряжение: Внешнее, Внутреннее
• Напряжение питания (аналоговое): 1.75В ~ 1.85В
• Напряжение питания (цифровое): 1.75В ~ 1.85В
• Температурный диапазон: -40°C ~ 105°C
• Корпус: 40-WQFN (5x5)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS5281IRGZR от Texas Instruments
• AD9238BSTZ-65 от Analog Devices
• MAX1194EUI+T от Maxim Integrated

При выборе аналога убедитесь в соответствии всех ключевых параметров и требований к вашей схеме.

Для получения более подробной информации о продукте и поддержке, посетите [официальную страницу Texas Instruments](https://www.ti.com/product/ADC3542IRSBT).
