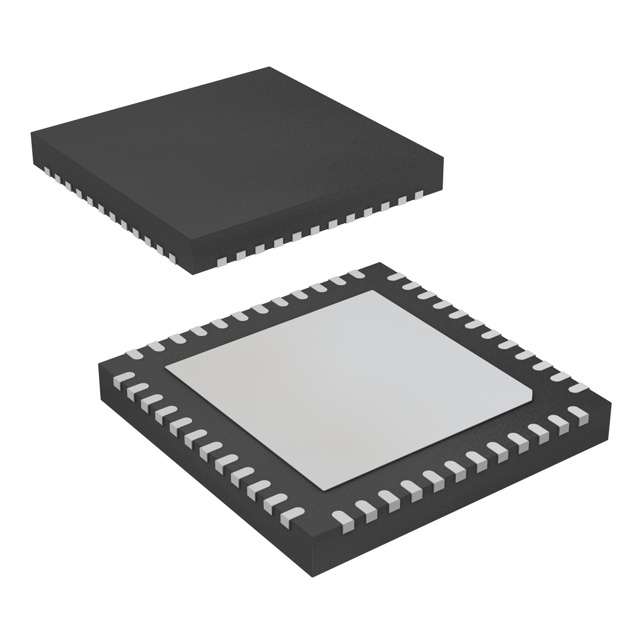

ADC34J42IRGZT от Texas Instruments

Общее описание

ADC34J42IRGZT — это высокопроизводительный 14-битный аналого-цифровой преобразователь (ADC), разработанный компанией Texas Instruments. Он предназначен для преобразования аналоговых сигналов в цифровые с высочайшей точностью и скоростью до 50 мегасемплов в секунду (MSPS). Устройство поддерживает до 4 каналов ввода и имапелиновую архитектуру. Поставляется в корпусе 48-VQFN.

Преимущества

• Высокая точность: 14-битный АЦП позволяет добиться высокой точности преобразования сигнала.
• Многоканальный ввод: Поддерживает стабильное преобразование четырех входных каналов одновременно.
• Высокая скорость: Поддержка частоты до 50 MSPS.
• Широкий диапазон температур: Рабочий диапазон от -40°C до +85°C.
• Компактный корпус: Малый размер корпуса (48-VQFN) упрощает интеграцию в компактные устройства.

Недостатки

• Требование к питанию: Требуются стабильные источники питания 1.7V ~ 1.9V для аналоговых и цифровых частей.
• Дополнительный контроль: НЕОБХОДИМО внешнее тактирование и внимание к сигналам синхронизации.

Типовое использование

• Системы радиосвязи: Радиоприемники и передатчики.
• Медицинские приборы: Устройства мониторинга и диагностирования.
• Оборудование для тестирования: Осциллографы, анализаторы спектра.
• Автоматизация и управление: Промышленные датчики и контроллеры.

Рекомендации по применению

• Конфигурация питания: Обязательно обеспечьте стабильное напряжение питания в диапазоне 1.7V ~ 1.9V как для аналоговой, так и для цифровой части.
• Сигнальная целостность: Внимательно проектируйте монтаж печатной платы, чтобы минимизировать помехи и зашумление.
• Тепловое управление: Обеспечьте адекватное рассеивание тепла, чтобы поддерживать температуру в пределах допустимого диапазона.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации (макс): 50 MSPS
• Количество входов: 4
• Тип входа: Дифференциальный
• Интерфейс данных: JESD204B
• Архитектура: Пайплайн
• Напряжение питания, аналог: 1.7V ~ 1.9V
• Напряжение питания, цифровое: 1.7V ~ 1.9V
• Рабочая температура: -40°C ~ +85°C
• Корпус: 48-VQFN (7x7 мм)

Возможные аналоги

• ADS54J60: Еще один высокоскоростной 14-битный АЦП от Texas Instruments, схожий по характеристикам.
• AD9684: От компании Analog Devices, предлагающий аналогичную разрядность и скорость.

Этот компонент идеально подходит для применения в сложных и требовательных системах, где необходимы высокая точность и производительность.
