ADC16DV160CILQE/NOPB

ADC16DV160CILQE/NOPB от Texas Instruments

Общее описание

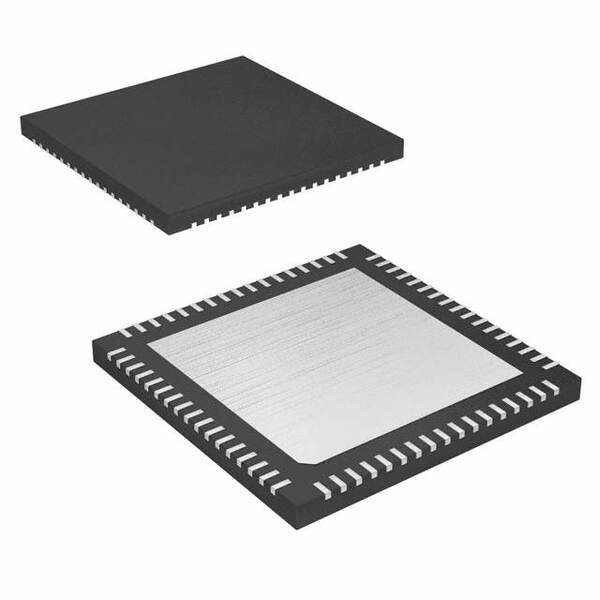

ADC16DV160CILQE/NOPB — это высокоскоростной 16-битный аналого-цифровой преобразователь (АЦП) с двумя каналами ввода данных, изготовленный компанией Texas Instruments. Данный компонент обеспечивает преобразование аналоговых сигналов в цифровые данные с частотой до 160 миллионов выборок в секунду. АЦП выполнен в корпусе 68-VQFN (10x10 мм), что обеспечивает компактность и удобство монтажа на плату.

Преимущества

• Высокое разрешение: 16-битный АЦП позволяет получать цифровые данные с высокой точностью и низким уровнем шума.
• Высокая скорость: Максимальная частота дискретизации 160 MSPS подходит для применения в высокоскоростных системах передачи данных.
• Симметричный ввод: Поддержка дифференциального ввода улучшает устойчивость к шумам и помехам.
• Синхронное преобразование: Два канала преобразования с синхронной выборкой позволяют обрабатывать сразу два сигнала, что особенно полезно в системах многоканальной обработки данных.
• Низкое потребление энергии: Эффективный по энергозатратам дизайн позволяет использовать АЦП в портативных и автономных устройствах.

Недостатки

• Нуждается в высокоточных внешних компонентах: Для достижения максимальной точности необходимо использование качественных внешних опорных источников напряжения и аналоговых входных цепей.
• Необходимость отвода тепла: При высоких частотах выборок возможно значительное тепловыделение, требующее дополнительных систем охлаждения.

Типовое использование

• Цифровая обработка сигналов (DSP)
• Высокоскоростные системы передачи данных
• Сканеры и медицинское оборудование
• Осциллографы и аналого-цифровые измерительные приборы
• Радиочастотные системы (RF)

Рекомендации по применению

• Для достижения наилучших результатов рекомендуется использовать качественные внешние опорные источники питания.
• Обеспечьте надлежащий отвод тепла для работы при высоких частотах дискретизации.
• Учтите особенности монтажа корпуса 68-VQFN и соблюдайте рекомендации по лужению и пайке.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 160 MSPS
• Количество входов: 2
• Тип ввода: Дифференциальный
• Интерфейс данных: LVDS - Serial
• Конфигурация: S/H-ADC
• Архитектура: Pipelined
• Тип опорного источника: Внешний и внутренний
• Напряжение питания, аналоговое: 2.7В ~ 3.6В
• Напряжение питания, цифровое: 1.7В ~ 1.9В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: VQFN-68 (10x10 мм)

Возможные аналоги

• ADS5560 от Texas Instruments
• AD9467 от Analog Devices
• ISLA216P25 от Intersil

Этот высокопроизводительный АЦП станет отличным выбором для задач, требующих высокой точности и скорости преобразования.
