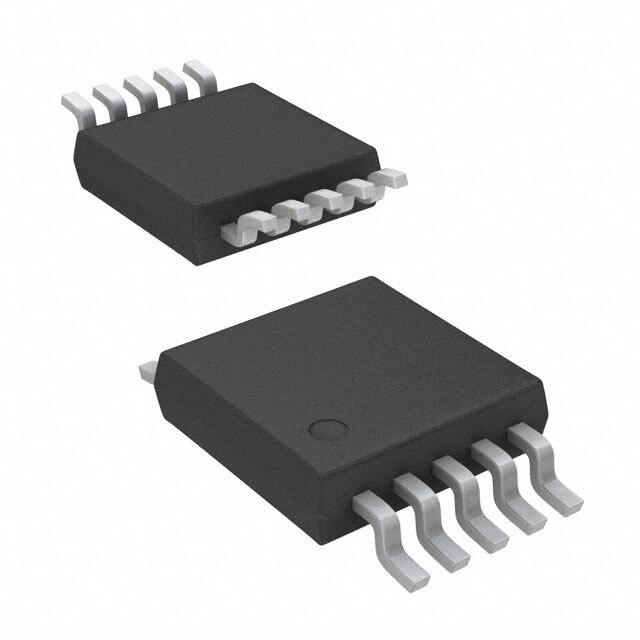

Цифро-аналоговый преобразователь ADC141S628QIMMX/NOPB

Общее описание:

ADC141S628QIMMX/NOPB - это высокоэффективный 14-битный аналогово-цифровой преобразователь (ADC) от компании Texas Instruments. Он использует архитектуру SAR (Последовательного приближения) и обладает высокой точностью и быстродействием. Устройство снабжено двумя входными каналами и поддерживает широкий диапазон рабочих температур. Идеально подходит для различных применений, включая промышленную автоматизацию, медицинские приборы и автомобильную электронику.

Преимущества:

• Высокая точность: 14-битное разрешение для точных измерений.
• Широкий диапазон рабочих температур: от -40°C до +105°C, что делает его пригодным для применения в экстремальных условиях.
• Низкое энергопотребление: эффективное использование энергии увеличивает срок службы батарейки в портативных устройствах.
• Удобство интеграции: компактный корпус 10-VSSOP с поверхностным монтажом упрощает установку и экономит место на плате.

Недостатки:

• Не подходит для высокоскоростных приложений: максимальная частота шагов всего 200k выборок в секунду.
• Требуется внешний источник опорного напряжения: что может добавить сложности в проектировании схем.

Типовое использование:

• Промышленная автоматизация
• Медицинские приборы
• Автомобильная электроника
• Портативные устройства
• Системы контроля и мониторинга

Рекомендации по применению:

• Используйте внешний источник опорного напряжения для обеспечения стабильности и точности измерений.
• Обеспечьте правильное экранирование и заземление для минимизации воздействия шума на результаты измерений.
• Учитывайте температурные характеристики при проектировании системы в экстремальных условиях.

Основные технические характеристики:

• Разрядность: 14 бит
• Частота выборки: до 200k выборок в секунду
• Количество входов: 2 (псевдодифференциальные)
• Архитектура: SAR
• Интерфейс данных: MICROWIRE™, QSPI™, Serial, SPI™
• Напряжение питания: 4.5V ~ 5.5V (и для аналоговой, и для цифровой части)
• Корпус: 10-VSSOP (поверхностный монтаж)
• Рабочий температурный диапазон: -40°C ~ +105°C
• Автомобильный уровень надежности: AEC-Q100

Возможные аналоги:

• ADS8548 от Texas Instruments
• AD7946 от Analog Devices
• MCP33151 от Microchip Technology

Перед выбором аналога рекомендуется ознакомиться с их техническими спецификациями для предотвращения несовместимости или несоответствия требованиям вашего проекта.
