ADC12DJ2700AAV

Описание компонента ADC12DJ2700AAV от Texas Instruments

Общее описание:

ADC12DJ2700AAV от Texas Instruments - это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) с максимальной скоростью дискретизации до 5.4 ГС/с. Этот АЦП использует технологию Folding Interpolating, что позволяет ему обеспечивать высокую точность и скорость преобразования.

Преимущества:

• Высокая скорость дискретизации до 5.4 ГС/с, что идеально подходит для высокоскоростных приложений.
• Двойной вход, позволяющий одновременно обрабатывать два аналоговых сигнала.
• Встроенная поддержка интерфейса JESD204B для упрощения системной интеграции.
• Внутренний источник опорного напряжения упрощает конструкцию системы.

Недостатки:

• Высокая стоимость в сравнении с АЦП меньшей скорости.
• Большой размер корпуса 144-FCBGA может быть не подходящим для компактных устройств.

Типовое использование:

• Радиочастотные приложения и системы связи.
• Осциллографы и измерительное оборудование.
• Системы радаров и сенсоры.
• Медицинское изображение и диагностика.

Рекомендации по применению:

• Обеспечить адекватное питание и заземление для минимизации шума и помех.
• Использовать короткие и экранированные соединения для аналоговых сигналов.
• При проектировании печатной платы учитывать расположение и тепловой режим компонентов.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество каналов: 2
• Максимальная скорость дискретизации: 5.4 ГС/с
• Тип входа: Дифференциальный
• Интерфейс: JESD204B
• Напряжение питания: 1.05V ~ 1.15V, 1.8V ~ 2V
• Рабочая температура: от -40°C до 85°C

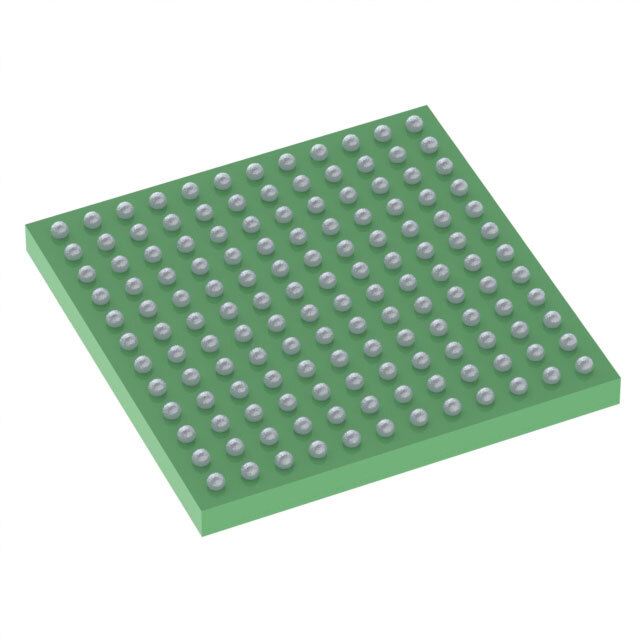

• Корпус: 144-FCBGA (10x10)

Возможные аналоги:

• AD9213 от Analog Devices
• LTC2175 от Linear Technology

Этот АЦП идеально подходит для разработчиков, требующих высокую производительность и точность для своих систем высокоскоростной обработки сигналов.
