ADC12C105CISQ/NOPB

ADC12C105CISQ/NOPB от Texas Instruments

Общее описание

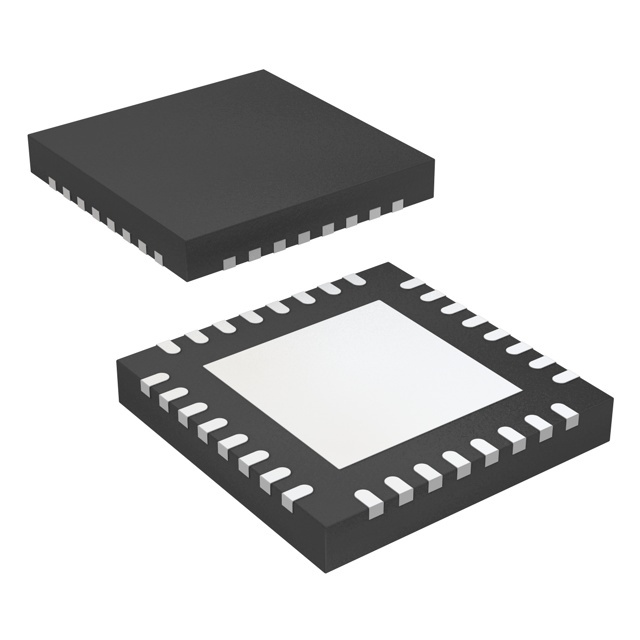

ADC12C105CISQ/NOPB - это 12-разрядный аналого-цифровой преобразователь (АЦП) от компании Texas Instruments. Он использует конвейерную архитектуру и предназначен для высокоскоростного преобразования аналоговых сигналов в цифровые с частотой выборки до 105 Мвыборок в секунду (MSPS). Устройство поставляется в компактном корпусе WQFN размером 5x5 мм с 32 выводами.

Преимущества

• Высокая скорость: Поддержка частоты выборки до 105 MSPS.
• Высокая точность: 12-битное разрешение.
• Компактность: Корпус WQFN размером 5x5 мм, что упрощает интеграцию в различные устройства.
• Гибкость питания: Отдельные напряжения питания для аналоговой и цифровой частей.
• Низкое энергопотребление: Энергоэффективный дизайн, подходящий для портативных и энергоемких приложений.

Недостатки

• Необходимость внешних компонентов: Требуется внешний источник опорного напряжения.
• Высокие требования к проектированию печатных плат: В связи с высокими частотами могут предъявляться повышенные требования к разводке печатной платы и экранированию.

Типовое использование

• Цифровая обработка сигналов.
• Высокоскоростные датчики и измерительные системы.
• Системы связи.
• Модули управления в промышленных приложениях.
• Медицинские диагностические устройства.

Рекомендации по применению

• Питание: Рекомендуется использовать стабильные источники питания с низким уровнем шумов.
• Разводка печатной платы: Необходимо минимизировать длину соединений между АЦП и аналоговыми источниками сигнала, а также между АЦП и цифровой схемой обработки данных.
• Экранирование и фильтрация: Для получения наилучших результатов рекомендуется использовать экранирование и фильтрацию входных и выводных цепей.

Основные технические характеристики

• Разрядность: 12 бит.
• Частота выборки: до 105 MSPS.
• Количество входов: 1.
• Тип входа: Дифференциальный.
• Интерфейс передачи данных: Параллельный.
• Конфигурация: S/H-ADC.
• Архитектура: Конвейерная (Pipelined).
• Тип опорного напряжения: Внешний, внутренний.
• Напряжение питания (аналоговое): 2.7В ~ 3.6В.
• Напряжение питания (цифровое): 2.4В ~ 3.6В.
• Рабочая температура: -40°C ~ 85°C.
• Корпус/Тип монтажа: 32-WQFN (5x5 мм), поверхностный монтаж.

Возможные аналоги

• [AD9235BCPZ-105](https://www.analog.com/en/products/ad9235.html) от Analog Devices.
• [ADS6129IRGZR](https://www.ti.com/product/ADS6129) от Texas Instruments.
• [LTC2175IUKG-105#PBF](https://www.analog.com/en/products/ltc2175.html) от Analog Devices.
