ADC12020CIVYX/NOPB

ADC12020CIVYX/NOPB от Texas Instruments

Общее описание:

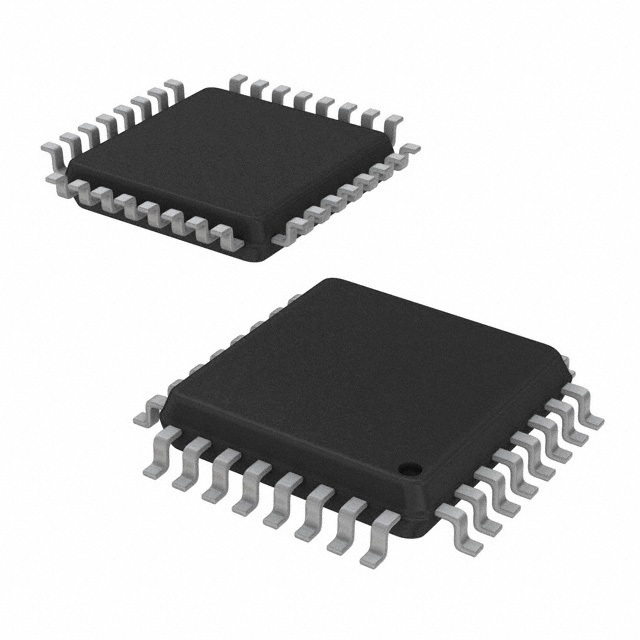

ADC12020CIVYX/NOPB – это высокопроизводительный аналогово-цифровой преобразователь (АЦП) от компании Texas Instruments, обеспечивающий разрешение 12 бит и скорость выборки до 20 млн выборок в секунду (20 MSPS). Он выполнен в корпусе 32-TQFP (7x7 мм), что делает его удобным для поверхностного монтажа.

Преимущества:

• Высокая скорость выборки: 20 MSPS обеспечивает быструю и точную оцифровку аналоговых сигнальных данных.
• Разрешение 12 бит: Обеспечивает высокую точность преобразования.
• Дифференциальный входной сигнал: Повышает помехоустойчивость и точность измерений.
• Низкое энергопотребление: АЦП потребляет относительно небольшой ток, что важно для применения в портативных и автономных устройствах.

Недостатки:

• Необходимость во внешнем опорном напряжении: Для работы АЦП требует внешнего или внутреннего опорного напряжения, что может усложнить проектирование схемы.
• Специфические требования к напряжению питания: Параметр питания аналоговой и цифровой частей устройства требует точного соблюдения.

Типовое использование:

• Телекоммуникационные системы
• Медицинское оборудование для диагностики
• Цифровые осциллографы
• Видеосистемы
• Промышленная автоматизация

Рекомендации по применению:

• Обеспечьте подходящую развязку питания для аналоговой и цифровой частей, чтобы минимизировать шум и помехи.
• Используйте фильтр перед АЦП для удаления высокочастотного шума из входного аналогового сигнала.
• Учтите требования к опорному напряжению (внутреннее или внешнее) для оптимальной работы АЦП.

Основные технические характеристики:

• Разрядность: 12 бит
• Скорость выборки: 20M выборок/сек
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Питание аналоговое: 5 В
• Питание цифровое: 5 В
• Тип монтажа: Поверхностный монтаж
• Корпус: 32-TQFP (7x7 мм)
• Рабочая температура: -40°C...85°C

Возможные аналоги:

• ADC12D1800RF от Texas Instruments – для более высокой скорости выборки.
• AD9235BRUZ-20 от Analog Devices – с похожими характеристиками и функциями.

Заключение:

ADC12020CIVYX/NOPB – это надежный и высокопроизводительный 12-битный АЦП от Texas Instruments, идеальный для применения в телекоммуникационных системах, медицинском оборудовании и другой высокоточной электронике.
