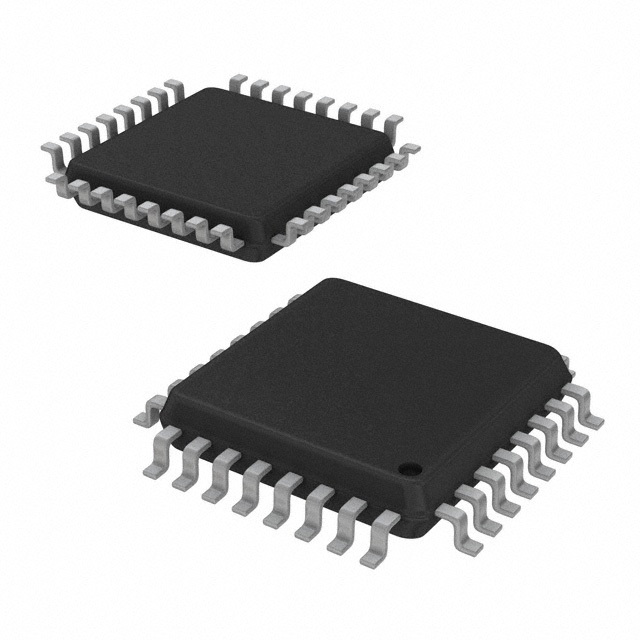

ADC12020CIVY/NOPB

ADC12020CIVY/NOPB от Texas Instruments

Общее описание: ADC12020CIVY/NOPB – это 12-битный аналогово-цифровой преобразователь (ADC) со скоростью выборки 20 миллионов выборок в секунду (20MSPS). Он предназначен для преобразования аналоговых сигналов в цифровые данные и обеспечивает высокую точность и быстродействие благодаря своей трубчатой (pipelined) архитектуре. Данный ADC выпускается в корпусе 32-TQFP размером 7x7 мм и идеально подходит для применения в различных высокоскоростных системах.

Преимущества:

• Высокая скорость выборки – до 20MSPS
• Высокая точность преобразования – 12 бит
• Низкое энергопотребление
• Интегрированная функция захват-хранение (S/H) и аналогово-цифровое преобразование (ADC)
• Параллельный интерфейс для быстрой передачи данных

Недостатки:

• Поставляется в корпусе с высокой плотностью выводов (32-TQFP), что может потребовать опытности при пайке и монтажных работах.
• Требование к внешнему опорному напряжению для обеспечения высокой точности.

Типовое использование:

• Радиочастотные приемники и передатчики
• Обработка сигналов в медицинских приборах
• Высокоскоростные данные осциллографов и анализаторов сигналов
• Цифровые системы связи

Рекомендации по применению:

• Обеспечьте надежное соединение источника питания с низким шумом для минимизации влияния на ADC.
• Используйте внешний стабилизированный источник опорного напряжения для достижения максимальной точности преобразования.
• При проектировании печатной платы обеспечьте адекватное заземление и минимизацию шума в цепи питания.

Основные технические характеристики:

• Количество бит: 12
• Скорость выборки: 20M выборок в секунду (20MSPS)
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: Захват-хранение (S/H) и Аналого-цифровое преобразование (ADC)
• Архитектура: Трубчатая (Pipelined)
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Температурный диапазон эксплуатации: от -40°C до 85°C
• Корпус/способ монтажа: 32-TQFP (7x7 мм), поверхностный монтаж

Возможные аналоги:

• AD9221 от Analog Devices (12-битный ADC с номером выбора до 10MSPS)
• LTC2292 от Analog Devices (12-битный ADC с номерами до 40MSPS)
• MCP3201 от Microchip (12-битный ADC с SPI интерфейсом)

Учитывайте специфику вашего проекта и требования для выбора наиболее подходящего аналога или замены.
