ADC10065CIMT/NOPB

Описание для ADC10065CIMT/NOPB от Texas Instruments

Общее описание

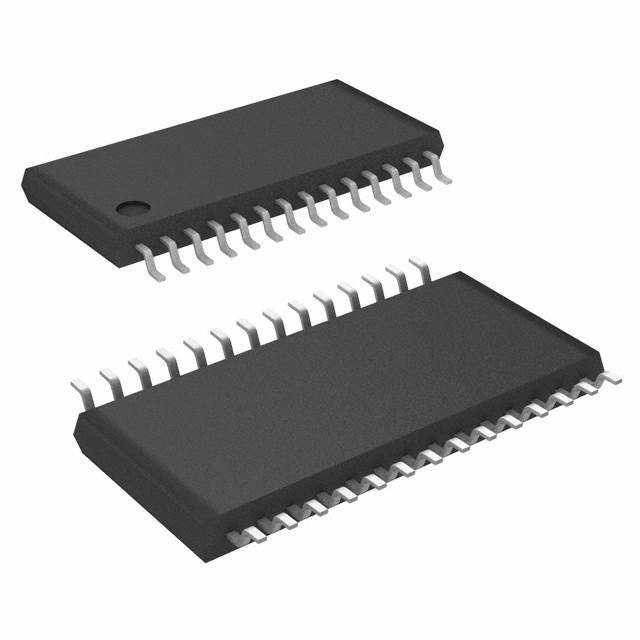

ADC10065CIMT/NOPB — это 10-битный аналого-цифровой преобразователь (АЦП) с конвейерной архитектурой производства компании Texas Instruments. Это устройство предназначено для высокоскоростного преобразования аналогового сигнала в цифровой с частотой до 65 MSPS (миллионов выборок в секунду). Преобразователь предназначен для установки на поверхность, поставляется в компактном корпусе TSSOP-28.

Преимущества

• Высокая скорость: Преобразование с частотой до 65 MSPS.
• Высокая точность: 10-битная разрядность.
• Универсальность входа: Поддержка дифференциального и одиночного входов.
• Стабильность: Надежная работа в широком диапазоне температур от -40°C до 85°C.
• Компактный корпус: Удобство для установки и интеграции в различные устройства благодаря корпусу TSSOP-28.

Недостатки

• Требования к источнику питания: Необходимы отдельно стабилизированные источники питания для аналогового и цифрового сегментов.
• Внешний опорный сигнал: Для некоторых применений может потребоваться внешний опорный сигнал.

Типовое использование

• Цифровые системы обработки сигналов (DSP): Предусматривает преобразование аналоговых сигналов в цифровую форму для дальнейшей обработки.
• Устройства захвата изображений: Поддержка высокоскоростной обработки видеосигналов.
• Коммуникационные системы: Используется в системах передачи и приема данных для преобразования аналоговых сигналов.
• Радары и сонары: Применяется в высокочастотных и высокоскоростных системах для анализа сигнала.

Рекомендации по применению

• При проектировании схемы учитывайте необходимость качественных источников питания для аналоговой и цифровой частей.
• Используйте внешний опорный сигнал для более точного и стабильного преобразования.
• Обеспечьте хорошее охлаждение и отвод тепла для стабильной работы при высоких скоростях преобразования.

Основные технические характеристики

• Разрядность: 10 бит
• Частота дискретизации: До 65 MSPS
• Количество входов: 1 (дифференциальный или одиночный)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (выборка и удержание - аналого-цифровое преобразование)
• Количество АЦП: 1
• Тип архитектуры: Конвейерная
• Тип опоры: Внешняя или внутренняя
• Напряжение питания (аналоговое): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 2.5V ~ 3.6V
• Корпус: 28-TSSOP (ш. 4.40мм)
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Поверхностный

Возможные аналоги

• AD9218BCPZ-105: Аналогичный 10-битный АЦП от Analog Devices с частотой дискретизации 105 MSPS.
• AD9203ARSZ: 10-битный АЦП от Analog Devices с частотой дискретизации 40 MSPS.

Заключение

ADC10065CIMT/NOPB — это надежный и высокопроизводительный 10-битный АЦП для приложений, требующих высокоскоростного преобразования аналоговых сигналов в цифровую форму. С поддержкой как дифференциальных, так и одиночных входов, он предоставляет гибкость для различных применений, включая системы обработки сигналов, видеопередачу и радары.
