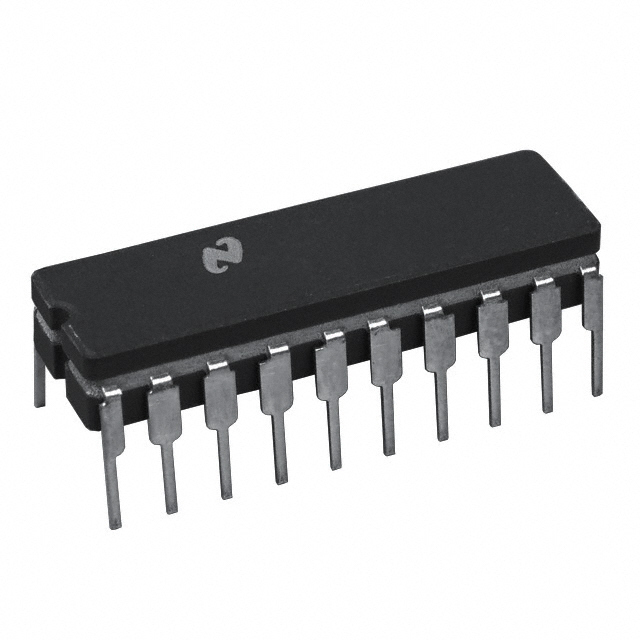

ADC1005BCJ-1 от Texas Instruments

Общее описание

ADC1005BCJ-1 - это 10-битный аналого-цифровой преобразователь (ADC) с последовательным апроксимационным регистром (SAR) от компании Texas Instruments. Этот компонент предназначен для преобразования аналоговых сигналов в цифровые значения с точностью до 10 бит, что делает его подходящим для различных применений в области электроники и автоматизации.

Преимущества

• Высокая точность: 10-битный ADC обеспечивает высокое разрешение и точные измерения аналоговых сигналов.
• Простота интеграции: Легкость подключения и использования в различных схемах благодаря стандартному форм-фактору и интерфейсам.
• Широкий диапазон напряжения питания: Поддержка напряжения питания в диапазоне от 4.5V до 6V.

Недостатки

• Снято с производства: Этот компонент больше не производится, что может затруднить его замену или масштабирование проектов.
• Ограниченная поддержка современных интерфейсов: Поддержка устаревших интерфейсов может быть недостаточной для новых разработок.

Типовое использование

• Системы сбора данных: Используется для преобразования аналоговых сигналов от различных сенсоров в цифровую форму.
• Автоматизация и управление: Применяется в системах управления для точного измерения параметров и их последующей цифровой обработки.
• Медицинские приборы: Могут быть использованы в устройствах, требующих точного измерения аналоговых сигналов, таких как медицинские анализаторы и диагностическое оборудование.

Рекомендации по применению

• Подключение питания: Убедитесь, что напряжение питания находится в пределах от 4.5V до 6V для надёжной работы устройства.
• Защита входов: Для предотвращения повреждения входов устройства рекомендуется использовать защитные схемы, такие как диоды и резисторы.
• Стабильность опорного напряжения: Для обеспечения точных измерений используйте стабильный и точный источник опорного напряжения.

Основные технические характеристики

• Разрядность: 10 бит
• Число входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: SPI
• Архитектура: SAR (последовательный апроксимационный регистр)
• Напряжение питания: Аналоговое и цифровое: 4.5V ~ 6V
• Рабочая температура: -40°C ~ 85°C
• Корпус: 20-CDIP (0.300", 7.62мм)
• Тип монтажа: Сквозное отверстие (through-hole)

Возможные аналоги

Если вы ищете замену для ADC1005BCJ-1, рассмотрите следующие аналоги:

• ADC108S102 от Texas Instruments: 8-канальный 10-битный ADC с интерфейсом SPI.
• MCP3008 от Microchip Technology: 8-канальный 10-битный ADC с интерфейсом SPI.

В случае необходимости дополнительной информации или консультации по выбору аналогов и замене в проектах, обращайтесь к специалистам нашей технической поддержки.
