ADC0848CCV/NOPB

ADC0848CCV/NOPB от Texas Instruments

Общее описание

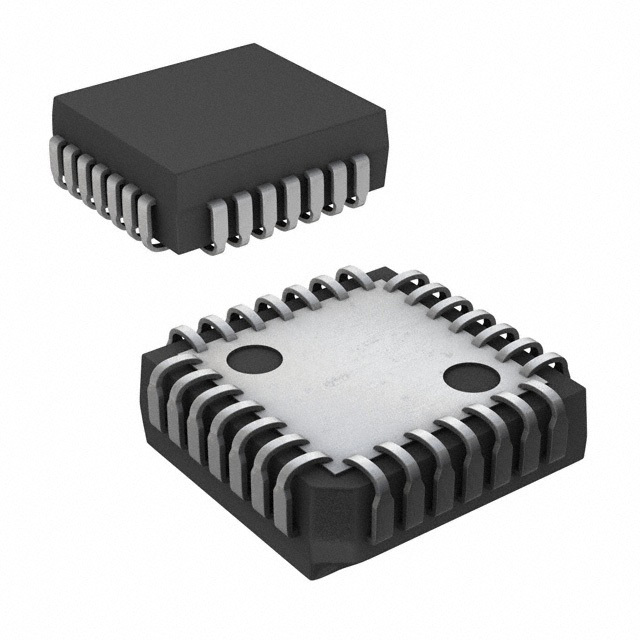

ADC0848CCV/NOPB — это 8-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (последовательное приближение). Он имеет 4 или 8 входов, что позволяет ему обрабатывать несколько аналоговых сигналов с общим выводом для оцифровки. Устройство поставляется в компактном корпусе 28-PLCC (с выступающими выводами).

Преимущества

• Высокая точность: 8-битный разрешение обеспечивает точное оцифровывание аналоговых сигналов.
• Многоканальные входы: Возможность работы с 4 или 8 входами делает его гибким решением для многоканальных систем.
• SAR архитектура: Обеспечивает высокую скорость преобразования и малое время выборки, что важно для приложений с высокими требованиями к времени отклика.

Недостатки

• Устаревший статус: Компонент имеет статус устаревшего, что может усложнить его покупку и использование в новых разработках.
• Ограниченная скорость выборки: С максимальной скоростью выборки 25 кГц этот ADC может не подходить для приложений, требующих более быстрой обработки данных.

Типовое использование

• Системы сбора данных: Подходит для измерительных систем, где требуется оцифровка нескольких аналоговых источников.
• Автоматизация и управление производственными процессами: Используется для контроля и управления различными параметрами производственных процессов.
• Медицинское оборудование: Применяется в медицинских устройствах для точного измерения биомерных сигналов.

Рекомендации по применению

• Внешняя опорная запись: Используйте внешний источник опорного напряжения для повышения точности и стабильности результатов преобразования.
• Параллельный интерфейс данных: Обеспечивает быструю и простую интеграцию с микроконтроллерами и процессорами, поддерживающими параллельные интерфейсы.

Основные технические характеристики

• Разрешение: 8 бит
• Частота выборки: 25 кГц
• Количество входов: 4 или 8
• Тип входа: Дифференциальный, псевдодифференциальный, однонаправленный
• Интерфейс данных: Параллельный
• Конфигурация: MUX-ADC
• Архитектура: SAR (последовательное приближение)
• Опорное напряжение: Внешнее
• Питание, аналоговое: 4.5 В ~ 6 В
• Питание, цифровое: 4.5 В ~ 6 В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 28-PLCC (11.51x11.51 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• ADC0841CCN/NOPB: Альтернативный ADC от Texas Instruments с аналогичными характеристиками.
• MCP3008 от Microchip Technology: 10-битный ADC, предлагающий более высокую разрешающую способность.

Заключение

ADC0848CCV/NOPB от Texas Instruments — это надежный и точный 8-битный аналого-цифровой преобразователь, отлично подходящий для различных применений в системах сбора данных и промышленной автоматизации. Помните о его устаревшем статусе при выборе компонентов для новых проектов.
