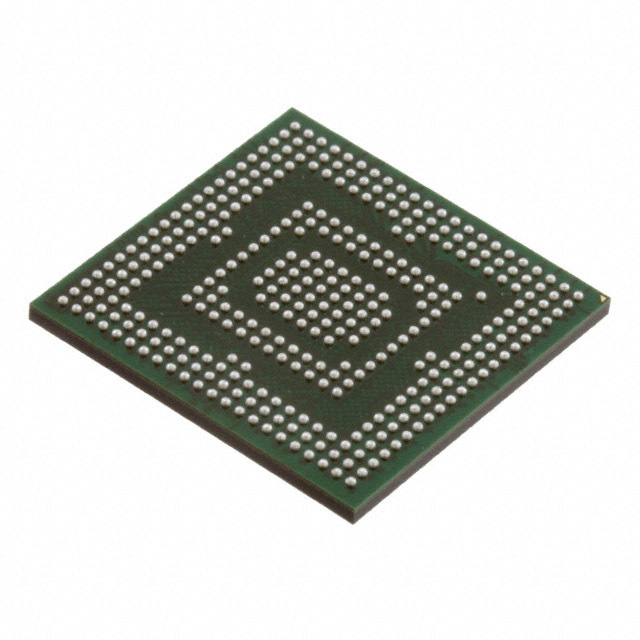

ADBF607WCBCZ502 от Analog Devices

Общее описание

ADBF607WCBCZ502 — это высокоэффективный цифровой сигналовый процессор (DSP) с двумя ядрами от компании Analog Devices. Этот процессор предназначен для применения в различных областях, включая автомобильную электронику и системы обработки сигналов. Он оснащен встроенной памятью SRAM и поддерживает множество интерфейсов для подключения периферийных устройств и внешней памяти.

Преимущества

• Высокая производительность: Частота работы 500 МГц обеспечивает быструю обработку данных.
• Множество интерфейсов: Поддержка CAN, EBI/EMI, Ethernet, I2C, SPI, SPORT, UART/USART и USB OTG позволяет легко интегрироваться в различные системы.
• Широкий диапазон температур: Работает в диапазоне температур от -40°C до +105°C, что делает его подходящим для автомобильных и промышленных приложений.

Недостатки

• Высокое энергопотребление: Из-за высокой производительности процессор может потреблять значительное количество энергии.
• Требует дополнительной обвязки: Для полноценной работы могут потребоваться дополнительные компоненты и схемы.

Типовое использование

• Автомобильная электроника
• Системы обработки сигналов
• Профессиональное аудио и видео оборудование
• Встраиваемые системы управления

Рекомендации по применению

• Обеспечьте адекватное охлаждение для поддержания стабильной работы при высокой нагрузке.
• Планируйте питание с учётом потребностей ядра (1.25В) и ввода-вывода (1.8В, 3.3В).
• Используйте экранирование и правильную разводку печатной платы для минимизации помех.

Основные технические характеристики

• Ядро: Два ядра
• Частота тактового сигнала: 500 МГц
• Память:
  • Встроенная память SRAM: 808K x 8
  • Невыборная память ROM: 64KB
• Напряжение питания:
  • Ядро: 1.25В
  • Ввод-вывод: 1.8В, 3.3В
• Интерфейсы: CAN, EBI/EMI, Ethernet, I2C, SPI, SPORT, UART/USART, USB OTG
• Рабочая температура: -40°C ~ +105°C (TA)
• Корпус: 349-LFBGA, CSPBGA (19x19)
• Маркировка корпуса: 349-CSPBGA (19x19)
• Категория качества: Автомобильная

Возможные аналоги

• ADSP-BF609 от Analog Devices
• TMS320C6678 от Texas Instruments
• P1010 от NXP

Этот высокопроизводительный DSP от Analog Devices является надёжным и гибким решением для высокоточных и сложных задач обработки сигналов.
