ADAU1860-1BCBZRL

ADAU1860-1BCBZRL от Analog Devices

Общее описание

ADAU1860-1BCBZRL - это высококачественный аудиокодек с низким энергопотреблением, который оснащен тремя аналого-цифровыми преобразователями (ADC) и одним цифро-аналоговым преобразователем (DAC). Этот компонент содержит встроенные цифровые сигнальные процессоры (DSP), что делает его отличным выбором для аудиоприложений с высокими требованиями к качеству звука и низкому энергопотреблению.

Преимущества

• Низкое энергопотребление: Идеально подходит для портативных и энергоэффективных устройств.
• Высокое качество звука: Высокая точность преобразования благодаря 24-битному разрешению.
• Интеграция DSP: Встроенные цифровые сигнальные процессоры обеспечивают дополнительные возможности обработки звука.

Недостатки

• Комплексность интеграции: Требуется знание работы с I2C, I2S и SPI интерфейсами.
• Высокая стоимость: Более дорогой по сравнению с другими аудиокодеками из-за наличия DSP.

Типовое использование

• Портативные аудиоустройства (наушники, колонки)
• Системы активного шумоподавления
• Музыкальные инструменты
• Устройства связи (видеоконференцсвязь, VoIP телефоны)

Рекомендации по применению

• Убедитесь, что питание всех частей соответствует требованиям (1.7В ~ 1.98В для аналогового и 0.85В ~ 1.21В для цифрового питания).
• Используйте подходящее охлаждение и защиту от перегрева, особенно при работе в экстремальных температурных условиях (-40°C ~ 85°C).
• Следуйте рекомендациям по разводке плат и экранированию для минимизации шума и интерференции на аудиолиниях.

Основные технические характеристики

• Интерфейс данных: I2C, I2S, SPI
• Разрядность: 24 бит
• Количество ADC / DAC: 3 / 1
• Диапазон аналогового питания: 1.7В ~ 1.98В
• Диапазон цифрового питания: 0.85В ~ 1.21В
• Рабочая температура: -40°C ~ 85°C

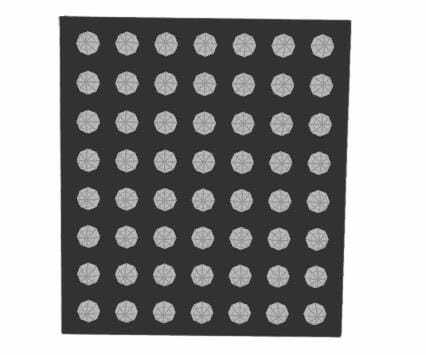

• Корпус: 56-WLCSP (2.98x2.68 мм)
• Соотношение сигнал/шум (ADC/DAC): 110 / 130 дБ

Возможные аналоги

• ADAU1781 от Analog Devices: Аудиокодек с 2 ADC и 2 DAC для менее требовательных приложений.
• TLV320AIC3104 от Texas Instruments: Альтернатива с меньшим количеством функций DSP.

ADAU1860-1BCBZRL предоставляет множество возможностей для высококачественной записи и воспроизведения звука, и его высокая интеграция с DSP значительно расширяет диапазон применений в современных аудиоустройствах.
