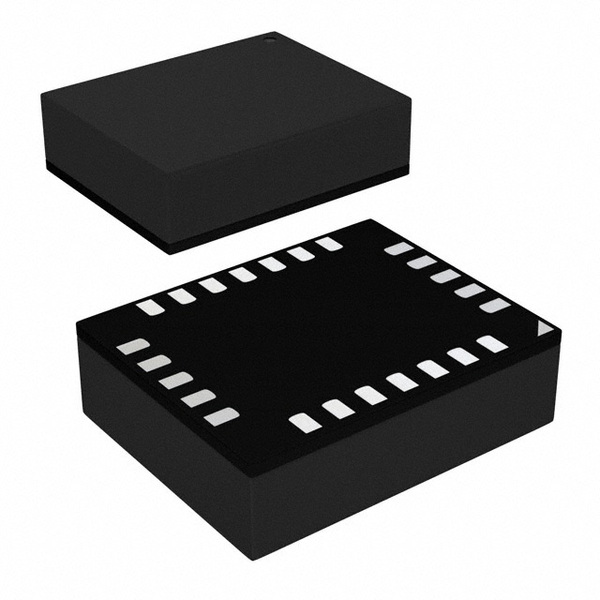

ADAQ7980BCCZ

ADAQ7980BCCZ от Analog Devices

Общее описание

ADAQ7980BCCZ от Analog Devices – это интегрированный модуль данных (µModule®) с 16-битным аналого-цифровым преобразователем (ADC) со структурами SAR (Successive Approximation Register). Этот компактный модуль содержит все необходимые компоненты для высокоточного преобразования аналоговых сигналов в цифровые, включая усилители с фиксированным коэффициентом усиления, антиалиасинг фильтры, буферные усилители и многоканальные мультиплексоры.

Преимущества

• Высокая точность: 16-битное разрешение и минимальные ошибки нелинейности.
• Удобство интеграции: Все необходимые схемы встроены в один модуль, упрощая дизайн и снижая количество внешних компонентов.
• Компактность: Малый размер корпуса (24-LGA) экономит место на печатной плате.
• Гибкость интерфейсов: Поддержка интерфейсов MICROWIRE™, QSPI™, Serial, SPI™.

Недостатки

• Ограниченная конфигурация входов: Только один многоканальный мультиплексор.
• Внешние компоненты для опорного напряжения: Требует внешнего опорного напряжения для работы.

Типовое использование

• Системы автоматического управления: Использование в системах управления для высокоточного преобразования аналоговых сигналов.
• Медицинские приборы: Применение в медицинских диагностических устройствах для точного измерения сигналов.
• Измерительные системы: Использование в лабораторных приборах и тестовых установках для точного анализа данных.

Рекомендации по применению

• Внешние опорные напряжения: Используйте стабильные и точные внешние источники опорного напряжения для оптимальной работы.
• Термические условия: Учитывайте тепловой режим и обеспечивайте адекватное охлаждение для поддержания стабильных характеристик в температурном диапазоне от -55°C до 125°C.
• Экранирование и фильтрация: Обеспечьте адекватное экранирование и фильтрацию входных сигналов для уменьшения шума и повышения точности.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: 1 MSPS
• Количество входов: 1 (Псевдо-дифференциальный)
• Напряжение питания:
  • Аналоговое: 3.7V ~ 10V
  • Цифровое: 3.5V ~ 10V
• Температурный диапазон: -55°C ~ 125°C
• Интерфейсы данных: MICROWIRE™, QSPI™, Serial, SPI™
• Корпус: 24-LGA (5x4)

Возможные аналоги

• ADCMP572BRQZ-REEL7 (Analog Devices)
• LTC2366CDE#PBF (Analog Devices)
• MCP33111D-10-E/ST (Microchip Technology)

Этот модуль обеспечивает высокоточное и надежное преобразование аналоговых сигналов в цифровые данные, снижая затраты на разработку и время вывода продукта на рынок.
