ADA4939-1YCPZ-R7

Описание для сайта

ADA4939-1YCPZ-R7 от Analog Devices

Общее описание

ADA4939-1YCPZ-R7 - это высокоскоростной дифференциальный усилитель от Analog Devices, который обеспечивает высокое быстродействие и низкий уровень искажений при работе с широкополосными сигналами. Этот усилитель идеально подходит для приложений, требующих высокой частоты среза и быстрого переходного отклика.

Преимущества

• Высокая скорость нарастания напряжения (Slew Rate): 6800 В/мкс, что способствует быстрому отклику.
• Широкая полосы пропускания (-3dB): 1.4 ГГц, подходит для работы с высокочастотными сигналами.
• Низкий входной ток смещения: 10 мкА, что минимизирует погрешности при измерениях.
• Низкое входное напряжение смещения: 500 мкВ, что увеличивает точность усиления.

Недостатки

• Высокое потребление тока: 36.5 мА, что может быть критичным для энергозависимых приложений.
• Сложность монтажа: Этот компонент требует поверхностного монтажа и имеет малый корпус, что может затруднить монтаж при ручной пайке.

Типовое использование

• Видеоустройства и системы обработки изображений.
• Высокоскоростные аналогово-цифровые преобразователи (АЦП).
• Сетевые и телекоммуникационные оборудование.
• Радиотехнические системы и устройства связи.

Рекомендации по применению

• Блок питания: Рекомендуется использовать стабилизированные источники питания с низким уровнем шума (от 3 В до 5.25 В).
• Расположение компонентов: Обеспечьте минимальные помехи от соседних компонентов и правильно расположите земляные дорожки для оптимальной производительности.
• Теплоотвод: Учитывайте тепловые характеристики при проектировании и обеспечьте надлежащий теплоотвод для поддержания температуры в пределах допустимого диапазона (от -40°C до 105°C).

Основные технические характеристики

• Тип усилителя: Дифференциальный.
• Количество схем: 1.
• Тип выхода: Дифференциальный.
• Скорость нарастания напряжения (Slew Rate): 6800 В/мкс.
• Полоса пропускания (-3dB): 1.4 ГГц.
• Входной ток смещения: 10 мкА.
• Напряжение входного смещения: 500 мкВ.
• Потребляемый ток: 36.5 мА.
• Напряжение питания: от 3 В до 5.25 В.
• Рабочая температура: от -40°C до 105°C.
• Тип монтажа: Поверхностный (SMD).

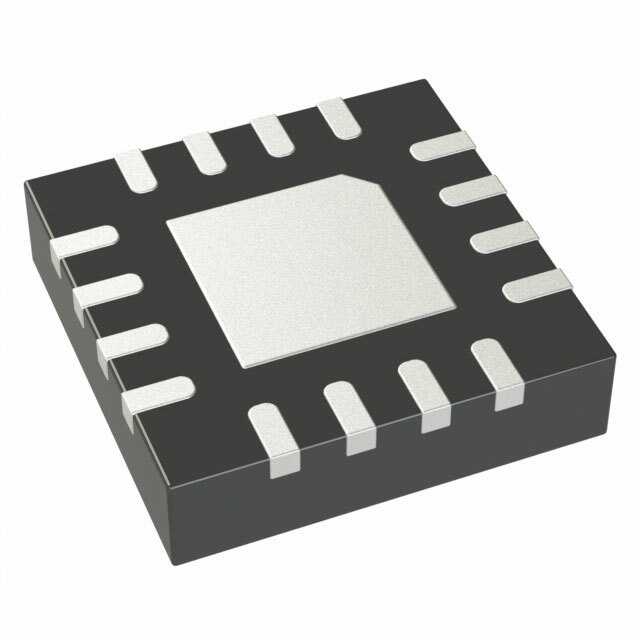

• Корпус устройства: 16-LFCSP-VQ (3x3).

Возможные аналоги

• ADA4938-1YCPZ-R7 – схожие характеристики, другая частотная полоса.
• LMH6702MA/NOPB – от Texas Instruments, похожие параметры с небольшими отличиями.
• THS4503ID – высокоскоростной дифференциальный усилитель от Texas Instruments.

Этот усилитель идеально подходит для критических приложений с высокими требованиями к точности и скорости обработки сигнала.
