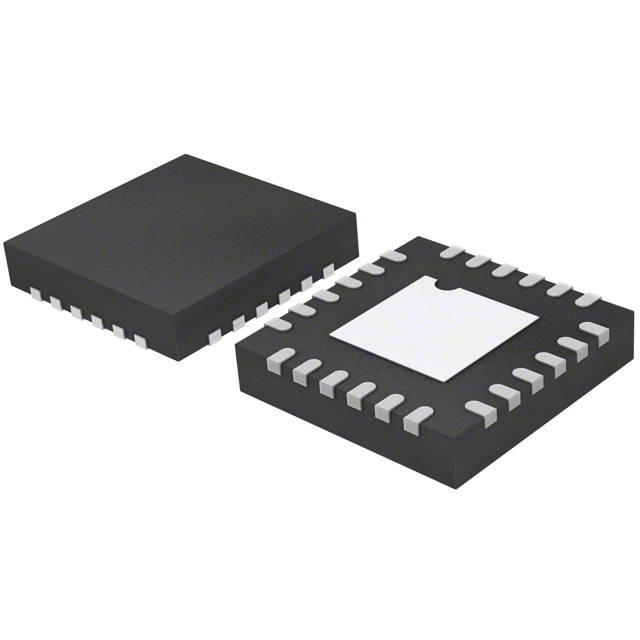

ADA4938-2ACPZ-R7

ADA4938-2ACPZ-R7 от Analog Devices

Общая информация

ADA4938-2ACPZ-R7 — это двухканальный драйвер для АЦП (аналогово-цифрового преобразователя) от компании Analog Devices, который предназначен для улучшения производительности преобразования сигналов благодаря своему высокому быстродействию и низким искажениям. Этот компонент является отличным выбором для создания систем сбора данных и повышает качество аналогово-цифрового преобразования.

Преимущества

• Высокая скорость: Обеспечивает высокоскоростные операции с малым временем задержки.
• Низкие искажения: Гарантирует минимальный уровень искажений сигнала, что улучшает точность преобразования.
• Широкий диапазон питающих напряжений: Работает в диапазоне от 3 В до 5 В, что обеспечивает гибкость в проектировании схем.
• Компактный корпус: Поставляется в компактном корпусе LFCSP (24-LFCSP-WQ), что экономит место на плате.

Недостатки

• Компонент может требовать дополнительных элементов: Может понадобиться добавление вспомогательных компонентов для согласования с некоторыми типа АЦП.
• Цена: Могут быть более дорогими по сравнению с аналогами, хотя это компенсируется высокой производительностью.

Типовое использование

• Системы сбора данных.
• Тестирование и измерение.
• Коммуникационные системы.
• Медицинское оборудование.

Рекомендации по применению

• Используйте компоненты для высокоскоростных АЦП для наилучшей производительности.
• Обеспечивайте хорошее экранирование и разделение сигналов для минимизации шумов и помех.
• Убедитесь, что в схеме предусмотрены адекватные фильтры для снижения высокочастотных помех.

Технические характеристики

• Выходное напряжение: ±3.3 В.
• Частотная характеристика: 1.3 ГГц.
• Диапазон питающих напряжений: 3 В - 5 В.
• Скорость нарастания: 4100 В/мкс.
• Неравномерность АЧХ (макс.): 0.1 дБ при 100 МГц.
• Частота единичного усиления: 1560 МГц.
• Коэфф. гармонических искажений (HD2): -60 дБ при 140 МГц.
• Диапазон рабочих температур: от -40°C до +85°C.

Возможные аналоги

• THS4509 от Texas Instruments: Высокоскоростной драйвер для АЦП.
• AD8139 от Analog Devices: Дифференциальный усилитель с высоким усилением и низкими искажениями.

Заключение

ADA4938-2ACPZ-R7 — это мощный и высокоскоростной драйвер для АЦП, который способен значительно улучшить производительность систем сбора данных и других приложений. Его компактный размер и широкие функциональные возможности делают его отличным выбором для высокопроизводительных аналогово-цифровых преобразовательных систем.
