ADA4930-1YCPZ-R2

ADA4930-1YCPZ-R2 от Analog Devices

Общее описание:
ADA4930-1YCPZ-R2 - это высокопроизводительный дифференциальный усилитель производства Analog Devices. Он предназначен для обеспечения превосходной производительности в широкополосных системах. Отличительной чертой является высокая скорость изменения выходного напряжения и широкий диапазон питания.

Преимущества:

• Высокая скорость: Скорость нарастания выходного напряжения до 3400 В/мкс.
• Широкая полоса пропускания: -3 дБ на частоте 1.35 ГГц, что делает его идеальным для высокочастотных применений.
• Низкое напряжение смещения входа: 150 мкВ, что обеспечивает высокую точность.
• Низкое потребление тока: 34 мА, что минимизирует энергопотребление системы.

Недостатки:

• Сложность интеграции: Требует тщательного проекта печатной платы (PCB) для максимальной производительности.
• Сложность в производстве: Поверхностный монтаж в корпусе LFCSP требует более сложного оборудования для сборки.

Типовое использование:

• Высокоскоростные АЦП и ЦАП.
• Радиочастотные (RF) системы.
• Системы обработки сигналов в реальном времени.
• Коммуникационные системы.

Рекомендации по применению:

• Обеспечьте правильное охлаждение, чтобы избежать перегрева, особенно при максимальном токе нагрузки.
• Используйте высококачественные пассивные компоненты для минимизации шумов и искажений.
• Спроектируйте PCB с минимально возможным числом переходных отверстий, чтобы уменьшить индуктивность и емкость.

Основные технические характеристики:

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Тип выходного сигнала: Дифференциальный
• Скорость нарастания: 3400 В/мкс
• Полоса пропускания (-3 дБ): 1.35 ГГц
• Ток смещения входа: 23 мкА
• Напряжение смещения входа: 150 мкВ
• Ток потребления: 34 мА
• Ток выхода (на канал): 30 мА
• Напряжение питания: от 3.3 В до 5 В
• Рабочая температура: от -40°C до +105°C
• Тип монтажа: Поверхностный монтаж

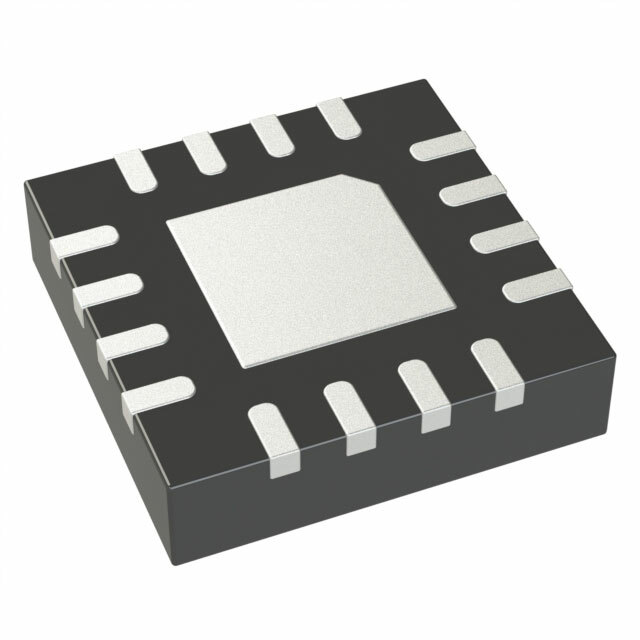

• Корпус / упаковка: 16-LFCSP-VQ (3x3)

Возможные аналоги:

• ADA4937-1 от Analog Devices – аналог по некоторым параметрам, но с более низкой полосой пропускания.
• THS4509 от Texas Instruments – аналогичный дифференциальный усилитель с несколько иными характеристиками.

Этот дифференциальный усилитель является отличным выбором для систем, где требуются высокие скорости и низкие искажения, предоставляя при этом высокую точность и надежность.
