Описание компонента ADA4896-2ACPZ-R2 от Analog Devices

Общее описание

ADA4896-2ACPZ-R2 — это высокоскоростной операционный усилитель с обратной связью по напряжению от компании Analog Devices. Этот двухканальный усилитель обеспечивает стабильную работу в различных условиях и прекрасно подходит для высокоточных приложений. Он имеет выходной диапазон Rail-to-Rail, что позволяет использовать его в приложениях с низким уровнем шума и минимальными искажениями.

Преимущества

• Высокая скорость отклика: Slew Rate 120 В/мкс обеспечивает быстрое изменение выходного сигнала.
• Широкая полоса пропускания: Полоса пропускания в 230 МГц обеспечивает надёжную работу в высокочастотных диапазонах.
• Минимальные искажения: Очень низкий уровень шума и минимальные искажения гарантируют высокую точность усиления сигнала.
• Экономичное потребление энергии: Ток потребления составляет всего 3 мА на канал.

Недостатки

• Чувствительность к температуре: Необходимость обеспечения стабильного температурного режима для предотвращения изменения характеристик.

Типовое использование

• Усилители для обработки аудиосигнала
• Прецизионные измерительные системы
• Системы обработки видеосигналов
• АЦП (Аналого-Цифровые Преобразователи) и ЦАП (Цифро-аналоговые преобразователи)

Рекомендации по применению

• Используйте фильтры для подавления высокочастотных помех на входе.
• Применяйте хороший байпас питания для минимизации влияния помех на цепи питания.
• Обеспечьте качественный монтаж на печатной плате для минимизации воздействия внешних факторов.

Основные технические характеристики

• Тип усилителя: Усилитель с обратной связью по напряжению
• Количество каналов: 2
• Выход: Rail-to-Rail
• Slew Rate: 120 В/мкс
• Коэффициент усиления по ширине полосы: 90 МГц
• Полоса пропускания (-3 дБ): 230 МГц
• Ток смещения на входе: 4 мА
• Смещение напряжения на входе: 28 мкВ
• Ток потребления: 3 мА на канал
• Максимальный выходной ток: 80 мА на канал
• Напряжение питания (мин): 3 В
• Напряжение питания (макс): 10 В
• Температурный диапазон работы: -40°C до 125°C
• Тип монтажа: Поверхностный монтаж

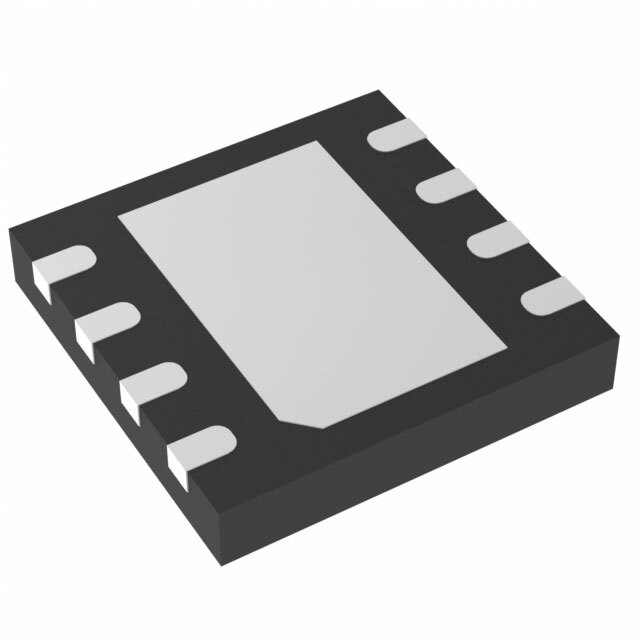

• Корпус: 8-выводной LFCSP-WD (3x3)

Возможные аналоги

• AD8045 от Analog Devices
• OPA365 от Texas Instruments
• LMH6642 от Texas Instruments

Этот усилитель идеально подходит для использования в системах, требующих высокой точности и скорости, таких как аудио- и видеосистемы, а также прецизионные измерительные устройства.
