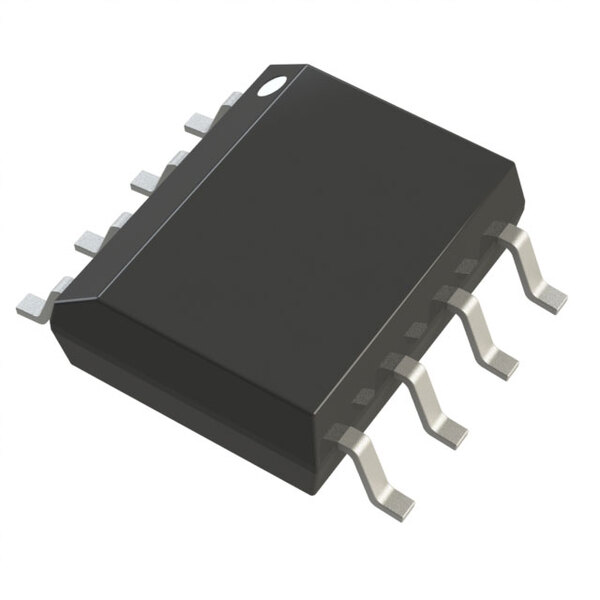

ADA4625-2ARDZ

Описание товара: ADA4625-2ARDZ от Analog Devices

Общее описание

ADA4625-2ARDZ — это высокопроизводительный двухканальный операционный усилитель на основе J-FET транзисторов, представленный компанией Analog Devices. Этот компонент отличается низким входным током смещения и высокой скоростью нарастания выходного сигнала, что делает его идеальным выбором для широкого спектра приложений, требующих высокой точности и быстродействия.

Преимущества

• Низкий входной ток смещения: всего 7 нА, что обеспечивает высокую точность измерений.
• Высокая скорость нарастания: 48 В/мкс, что позволяет эффективно работать в быстродействующих схемах.
• Широкий диапазон питающих напряжений: от ±5 В до ±18 В, что поддерживает гибкость в проектировании схем.
• Rail-to-Rail выход: полное использование диапазона питающих напряжений для улучшения динамических характеристик.

Недостатки

• Относительно высокая стоимость: учитывая высокую производительность и точность, стоимость может быть выше по сравнению с обычными операционными усилителями.
• Требовательность к условиям эксплуатации: для максимальной производительности рекомендуется соблюдать строгие требования к питанию и монтажу.

Типовое использование

• Прецизионные системы измерения и контроля
• Аудиоусилители и аудиофильские устройства
• Медицинское оборудование
• Аналоговые передатчики и приемники
• Высокоточные фильтры

Рекомендации по применению

1. Корректное питание: Для обеспечения оптимальной работы операционного усилителя ADA4625-2ARDZ используйте питающее напряжение в пределах от ±5 В до ±18 В.
2. Теплоотвод: При монтаже на печатную плату обеспечьте надежный теплоотвод, особенно при эксплуатации в высоконагруженных условиях.
3. Экранирование: Защитите компоненты и соединительные провода от электромагнитных помех для поддержания высокой точности и стабильности.

Основные технические характеристики

• Тип усилителя: J-FET
• Число каналов: 2
• Скорость нарастания: 48 В/мкс
• Полоса усиления по напряжению: 18 МГц
• Смещение входного напряжения: 100 мкВ
• Ток смещения на входе: 7 нА
• Потребляемый ток: 4 мА на канал
• Выходной ток на канал: 33 мА
• Диапазон питающих напряжений: от ±5 В до ±18 В
• Температурный диапазон работы: от -40°C до +125°C
• Корпус: 8-SOIC (с увеличенной площадью вывода, для улучшения теплоотвода)

Возможные аналоги

• OPA2134 от Texas Instruments: аналогичный двухканальный J-FET операционный усилитель с высокой точностью и производительностью.
• LT1028 от Analog Devices: высокоточный операционный усилитель с низким уровнем шума, подойдёт для аналогичных задач.

Заключение

Операционный усилитель ADA4625-2ARDZ от Analog Devices представляет собой высокоточный и быстродействующий компонент, особенно подходящий для задач, требующих минимального входного тока смещения и максимальной скорости работы. Эти характеристики делают его идеальным выбором для использования в прецизионных измерительных системах и высококачественной аудиотехнике.
