ADA4522-4ARZ-RL от Analog Devices

Общее описание

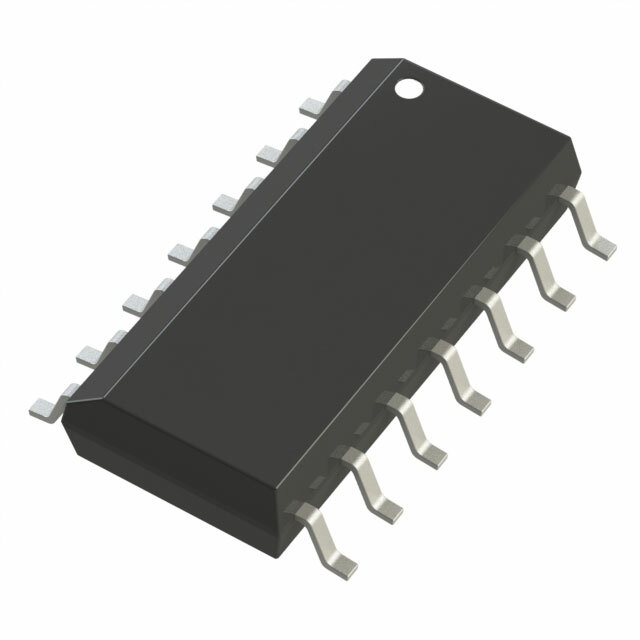

ADA4522-4ARZ-RL - это четырехканальный операционный усилитель с нулевым дрейфом, разработанный компанией Analog Devices. Этот усилитель обеспечивает высокую точность и стабильность благодаря использованию технологии коррекции дрейфа. Устройство расфасовано в корпус типа SOIC-14 и предназначено для поверхностного монтажа.

Преимущества

1. Высокая точность: Сверхнизкое напряжение смещения (1.5 µV) и ультранизкий дрейф делают его идеальным для прецизионных приложений.
2. Широкий диапазон напряжения питания: Усилитель поддерживает питание в пределах от 4.5 В до 55 В, что обеспечивает его гибкость в различных схемах.
3. Низкий ток покоя: Средний ток потребления составляет всего 830 µА на канал, что увеличивает энергоэффективность.
4. Rail-to-Rail выход: Обеспечивает полный выходной диапазон, что упрощает взаимодействие с другими компонентами.

Недостатки

• Стоимость: Высокая точность и надежность данного усилителя могут отражаться на его стоимости по сравнению с более простыми аналогами.
• Размер корпуса: Корпус SOIC-14 может занимать больше места на печатной плате по сравнению с более компактными корпусами.

Типовое использование

1. Прецизионные измерения: Использование в датчиках, измерительных приборах и медицинском оборудовании.
2. Автоматизация и управление: Подходит для использования в системах управления и промышленной автоматизации.
3. Аналоговые формы чутья: Использование в аудио и видеоустройствах для повышения качества сигнала.

Рекомендации по применению

1. Заземление и питание: Убедитесь, что питание и земля хорошо зашумлены для предотвращения внесения помех в чувствительные аналоговые цепи.
2. Компактное размещение: Используйте методы поверхностного монтажа и компактную разводку печатной платы для сокращения площади схемы.
3. Тепловое управление: Обеспечьте адекватное тепловое управление для предотвращения перегрева при работе в жёстких условиях окружающей среды.

Основные технические характеристики

• Тип усилителя: С нулевым дрейфом
• Количество каналов: 4
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 1.7 В/µс
• Объёмно-частотная характеристика: 2.7 МГц
• Ширина полосы пропускания (-3дБ): 6.5 МГц
• Смещение напряжения на входе: 1.5 µV
• Ток смещения на входе: 50 пА
• Ток потребления: 830 µА (на канал)
• Максимальный выходной ток (на канал): 32 мА
• Напряжение питания: от 4.5 В до 55 В
• Температурный диапазон эксплуатации: от -40°C до +125°C
• Корпус: SOIC-14

Возможные аналоги

• ADI8656 от Analog Devices
• LTC2057 от Linear Technology
• OPA2188 от Texas Instruments

Этот усилитель является высокопроизводительным компонентом для различных приложений, где требуется высокая точность и стабильность.
