ADA4098-2HCPZ

Описание продукта для ADA4098-2HCPZ от Analog Devices

Общее описание

ADA4098-2HCPZ – это высокоточный операционный усилитель общего назначения от компании Analog Devices. Усилитель имеет два канала и работает в широком диапазоне напряжений питания, обеспечивая rail-to-rail выходной тип. Разработан для работы в жёстких условиях эксплуатации, что делает его идеальным выбором для промышленных и автомобильных применений.

Преимущества

• Rail-to-Rail выход: Обеспечивает высокую выходную амплитуду сигнала, что увеличивает точность и динамический диапазон.
• Высокая точность: Низкий входной смещений и малый входной ток обеспечивают высокую точность измерений.
• Широкий диапазон напряжений питания: Возможность работы в диапазоне от 3 В до 50 В, что делает его универсальным для различных применений.
• Низкое энергопотребление: Операционный усилитель потребляет всего 165 µA на канал, что позволяет его использование в батарейных устройствах.

Недостатки

• Максимальная частота (1 МГц): Для приложений, требующих более высокой полосы пропускания, этот усилитель может быть недостаточным.
• Выводы для поверхностного монтажа: Требуются специальные инструменты и навыки для монтажа.

Типовое использование

• Промышленные контроллеры: Может использоваться в системах управления и мониторинга.
• Автомобильная электроника: Оптимальное решение для автомобильных датчиков и управляемых систем.
• Медицинские приборы: Подходит для высокоточных измерений в медицинском оборудовании.
• Системы сбора данных: Используется в АЦП для точного усиления сигнала.

Рекомендации по применению

• Используйте в схемах, где необходимость контроля низкого напряжения смещения и низкого входного тока является критичной.
• Убедитесь, что напряжения питания находятся в допустимом диапазоне от 3 В до 50 В.
• Учтите необходимость использования специального оборудования для поверхностного монтажа.

Основные технические характеристики

• Тип усилителя: Операционный усилитель общего назначения
• Количество каналов: 2
• Выходной тип: Rail-to-Rail
• Скорость нарастания напряжения: 0.85 В/µс
• Производительность по ширине полосы усиления: 1.05 МГц
• Входной ток смещения: 350 пА
• Входное смещение напряжения: 15 мкВ
• Ток питания: 165 µA (на канал)
• Ток выхода на канал: 40 мА
• Диапазон напряжения питания: от 3 В до 50 В
• Рабочая температура: от -55°C до 150°C
• Монтажный тип: Поверхностный монтаж

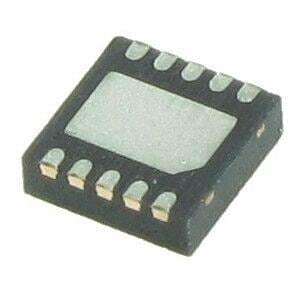

• Корпус / упаковка: 10-WFDFN с открытой подложкой, CSP
• Корпус устройства поставщика: 10-LFCSP (3x3 мм)

Возможные аналоги

• LT6015 от Analog Devices: Высокоточный операционный усилитель с низким энергопотреблением и диапазоном напряжения 3 В до 44 В.
• OPA192 от Texas Instruments: Высокоточный операционный усилитель для применения в промышленных и автомобильных системах, имеющий сходные характеристики.

Используйте данную информацию для выбора подходящего компонента и применения его в ваших проектах.
