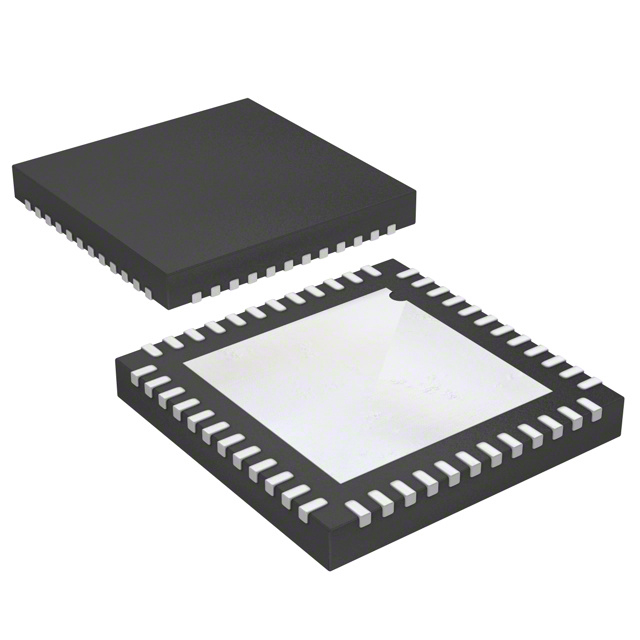

AD9956YCPZ от Analog Devices

Описание

AD9956 - это интегральная схема синтезатора частот прямого цифрового синтеза (DDS) от компании Analog Devices. Она предназначена для высокопроизводительных приложений и предлагает высокую точность и стабильность синтезированных частот. AD9956 работает на частотах до 3 ГГц и обеспечивает 14-разрядное разрешение, что делает его идеальным для широкого спектра применений в радиоэлектронике и телекоммуникациях.

Преимущества

• Высокая точность и стабильность: 14-битное разрешение и частота до 3 ГГц позволяют достигать высокой точности и стабильности синтезируемых сигналов.
• Гибкость выбора частоты: Благодаря 48-битному регистру управления частотой (FTW), можно точно задавать частоту с минимальным шагом.
• Низкий уровень фазовых шумов: Обеспечивает высокое качество выходного сигнала и минимизацию фазовых шумов.

Недостатки

• Высокая стоимость: AD9956 является высокотехнологичным компонентом, что отражается на его цене.
• Сложность использования: Требует более глубоких знаний и опыта для эффективного применения и настройки.

Типовое использование

• Радиосвязь и телекоммуникации
• Системы измерения и тестирования
• Генераторы сигналов
• Системы синхронизации и контроля частоты
• Военные и космические приложения

Рекомендации по применению

Для оптимального использования AD9956, рекомендуется следовать следующим рекомендациям:

1. Обеспечьте стабильное питание: Поддерживайте стабильное напряжение в пределах 1.71V - 1.96V для обеспечения надежной работы.
2. Терморегуляция: Используйте соответствующие методы охлаждения и управления теплом, учитывая рабочий температурный диапазон от -40°C до 125°C.
3. Тщательная разводка печатной платы: Обеспечьте качественную разводку ПП, чтобы минимизировать помехи и шумы.

Основные технические характеристики

• Разрешение: 14 бит
• Частота синтеза (fclk): до 3 ГГц
• Ширина управляющего слова частоты (FTW): 48 бит
• Напряжение питания: 1.71V ~ 1.96V
• Диапазон рабочих температур: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус/исполнение: 48-LFCSP-VQ (7x7)

Возможные аналоги

• AD9910 от Analog Devices
• AD9834 от Analog Devices
• AD9858 от Analog Devices

Эти аналоги могут быть использованы в зависимости от конкретных требований вашего проекта, таких как разрешение, частотный диапазон и стоимость.

Данный компонент предоставляет отличные возможности для высокоточного синтеза частот в различных приложениях, делая его ценным элементом в арсенале инженеров-электронщиков.
