AD9953YSVZ от Analog Devices

Общее описание

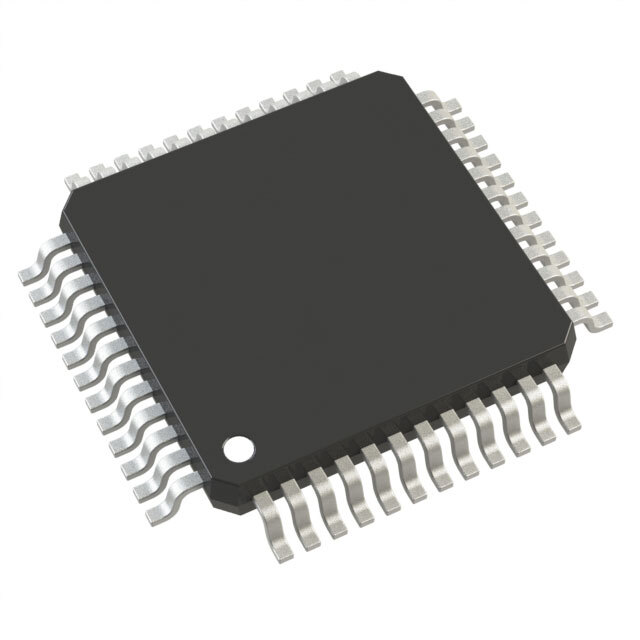

AD9953YSVZ – это высокопроизводительный Direct Digital Synthesis (DDS) чип от компании Analog Devices. Он способен генерировать сигналы с частотой до 400 МГц и 14-битным разрешением, что делает его идеальным для применения в высокочастотных цифровых системах. AD9953YSVZ выполнен в корпусе 48-TQFP с размерами 7x7 мм, что обеспечивает высокую плотность монтажа и удобство интеграции в различные устройства.

Преимущества

• Высокая частота синтеза: До 400 МГц позволяет использовать чип в широком диапазоне приложений.
• Высокое разрешение: 14-битное разрешение обеспечивает точность генерируемых сигналов.
• Широкий диапазон температур: Рабочий температурный диапазон от -40°C до +105°C делает его пригодным для применения в условиях повышенной и пониженной температуры.
• Компактный корпус: 48-TQFP с отражающей площадкой (ep) обеспечивает удобство монтажа и высокую плотность.

Недостатки

• Большая сложность в управлении: Требуется глубокое понимание DDS для эффективного использования всех возможностей чипа.
• Низкое напряжение питания: Работает в диапазоне от 1.71 В до 1.96 В, что может потребовать дополнительных схем стабилизации питания.

Типовое использование

AD9953YSVZ находит применение в следующих областях:

• Радиочастотные системы
• Генераторы сигналов
• Измерительные и тестовые приборы
• Коммуникационные системы

Рекомендации по применению

1. Стабилизированное питание: Используйте источники питания с низким уровнем шума и высокоэффективные конденсаторы для обеспечения стабильной работы чипа.
2. Теплоотвод: Учитывайте тепловыделение и обеспечьте достаточное охлаждение для устройства, особенно при работе на высоких частотах.
3. Развязка сигнальных трактов: Применяйте фильтры и схемы шумоподавления для минимизации электромагнитных помех.

Основные технические характеристики

• Разрешение: 14 бит
• Максимальная частота синтеза: 400 МГц
• Ширина слова настройки: 32 бит
• Напряжение питания: 1.71 В - 1.96 В
• Рабочий температурный диапазон: -40°C ~ 105°C
• Тип монтажа: Поверхностный (SMT)
• Корпус: 48-TQFP-EP (7x7 мм)

Возможные аналоги

• [AD9954](https://www.analog.com/en/products/ad9954.html) – аналогичный DDS генератор с некоторыми улучшенными характеристиками.
• [AD9834](https://www.analog.com/en/products/ad9834.html) – Direct Digital Synthesizer с более низкой частотой синтеза, но меньшими потребляемыми токами.

Используя AD9953YSVZ, вы получаете мощное и точное средство для генерации высокочастотных и высококачественных сигналов, которое найдет свое место в различных радиоэлектронных устройствах и системах.
