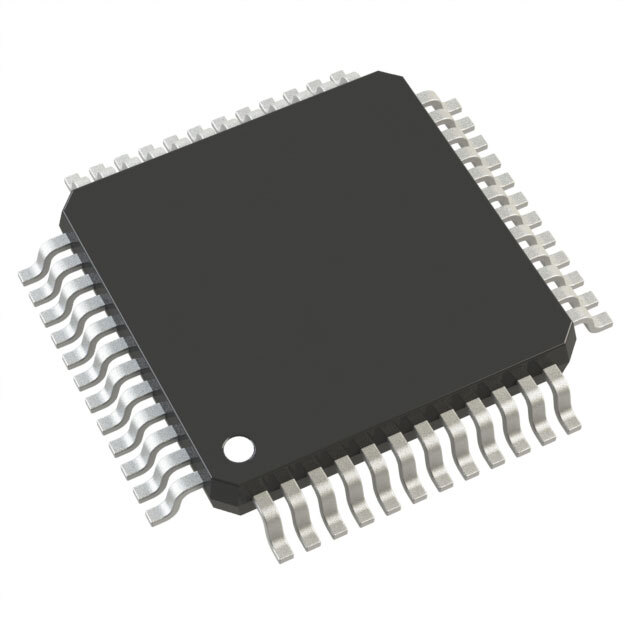

AD9952YSVZ

AD9952YSVZ от Analog Devices

Общее описание: AD9952YSVZ - это интегральная схема прямого цифрового синтеза (DDS), обеспечивающая высокую производительность и широкие возможности для генерации сигналов. С максимальной тактовой частотой 400 МГц, этот компонент позволяет создавать гармонически чистые сигналы с высокой точностью. Система использует 14-битный ЦАП и поддержку 32-битной настройки для обеспечения исключительной гибкости.

Преимущества:

• Высокая точность: 14-битный ЦАП обеспечивает точность и чистоту сигнала.
• Широкий диапазон частот: Тактовая частота до 400 МГц.
• Гибкая настройка: 32-битное заданное слово для точной настройки частоты.

Недостатки:

• Энергопотребление: Требует стабилизированного источника питания с напряжением 1.71V ~ 1.96V.
• Монтаж: Технически сложный процесс поверхностного монтажа.

Типовое использование:

• Герация сигналов в телекоммуникациях.
• Прямой цифровой синтез в радиочастотных приложениях.
• Высокоточные генераторы формы сигнала.

Рекомендации по применению:

• Обеспечьте качественное питание в указанном диапазоне напряжений.
• Соблюдайте температурные условия эксплуатации от -40°C до 105°C.
• Используйте надлежащие практики проектирования печатных плат для поверхностного монтажа.

Основные технические характеристики:

• Разрядность: 14 бит
• Максимальная тактовая частота: 400 МГц
• Ширина заданного слова: 32 бит
• Напряжение питания: 1.71V ~ 1.96V
• Диапазон рабочих температур: -40°C ~ 105°C
• Тип монтажа: Поверхностный монтаж
• Корпус / корпус устройства: 48-TQFP Exposed Pad (7x7)

Возможные аналоги:

• [AD9833](https://www.analog.com/en/products/ad9833.html) от Analog Devices: более простая модель DDS с 10-битным ЦАП.
• [AD9951](https://www.analog.com/en/products/ad9951.html) от Analog Devices: модель с тактовой частотой до 200 МГц.
• [AD9834](https://www.analog.com/en/products/ad9834.html) от Analog Devices: компактная модель DDS с низким энергопотреблением.

Применение AD9952YSVZ от Analog Devices позволит вам достичь высоких результатов в разработке телекоммуникационного и радиочастотного оборудования, приборах для генерации и анализа сигналов, благодаря его высокой точности и широким возможностям настройки.
