AD9862BSTZ

AD9862BSTZ от Analog Devices

Общее описание

AD9862BSTZ — это высокопроизводительный смешанный аналогово-цифровой интерфейс от компании Analog Devices. Этот чип интегрированный RF-Передний модуль идеально подходит для широкого спектра беспроводных и кабельных приложений. Чип включает в себя встроенные 12-битные АЦП и 14-битные ЦАП, а также поддерживает частоты, применяемые для LMDS (Local Multipoint Distribution Service) и MMDS (Multichannel Multipoint Distribution Service).

Преимущества

• Высокая интеграция: объединяет множество функций в одном чипе, что уменьшает количество необходимых компонентов и упрощает проектирование системы.
• Высокое разрешение: 12-битные АЦП и 14-битные ЦАП обеспечивают высокую точность и качество сигнала.
• Гибкость в использовании: подходит для различных беспроводных и кабельных радиочастотных приложений.

Недостатки

• Устаревшая модель: статус "устаревшее" может означать ограниченную доступность и поддержку продукта.
• Сложности в применении: необходимость специализированных знаний для полной интеграции и использования всех возможностей чипа.

Типовое использование

• Беспроводные коммуникации: LMDS и MMDS системы.
• Кабельные модемы: интерфейсы для передачи данных и цифрового сигнала.
• Радиочастотные приложения: усиленные приёмники и передатчики RF.

Рекомендации по применению

• При проектировании схем с использованием AD9862BSTZ рекомендуется учитывать его мощность и тепловые характеристики для правильного теплового управления.
• Обеспечьте надлежащую фильтрацию и защиту питания для поддержания стабильного функционирования чипа.
• Используйте высококачественные материалы и компоненты для пайки, чтобы избежать повреждений при установке.

Основные технические характеристики

• Частотный диапазон: Поддержка LMDS, MMDS.
• Разрешение АЦП: 12 бит.
• Разрешение ЦАП: 14 бит.
• Напряжение питания: 3.3 В.

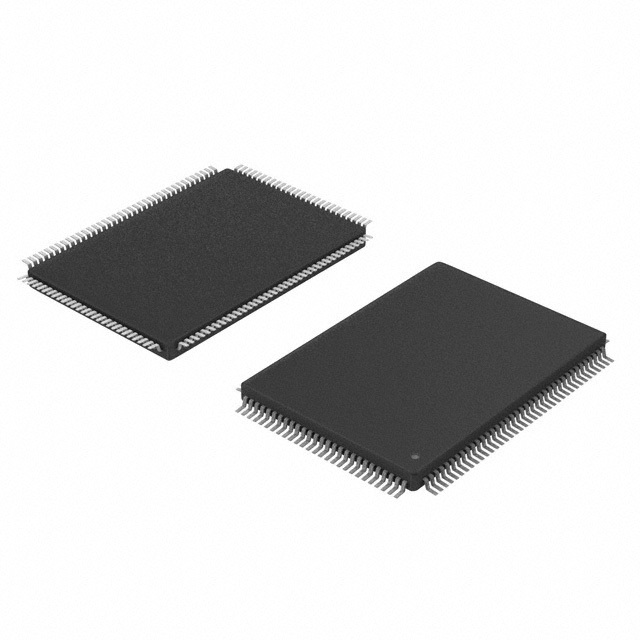

• Корпус: 128-LQFP (14x20 мм).

Возможные аналоги

• AD9860: Модель с подобной функциональностью, но с меньшим разрешением ЦАП.
• AD9361: Более современный и функциональный RF Трансивер от Analog Devices.
• MAX5864 (Maxim Integrated): Аналогичный смешанный сигнал с интегрированными АЦП и ЦАП.

Этот чип от Analog Devices предоставляет мощное и гибкое решение для высокопроизводительных радиочастотных приложений, однако его ограниченная доступность и сложность в применении требуют квалифицированного подхода к его использованию.
