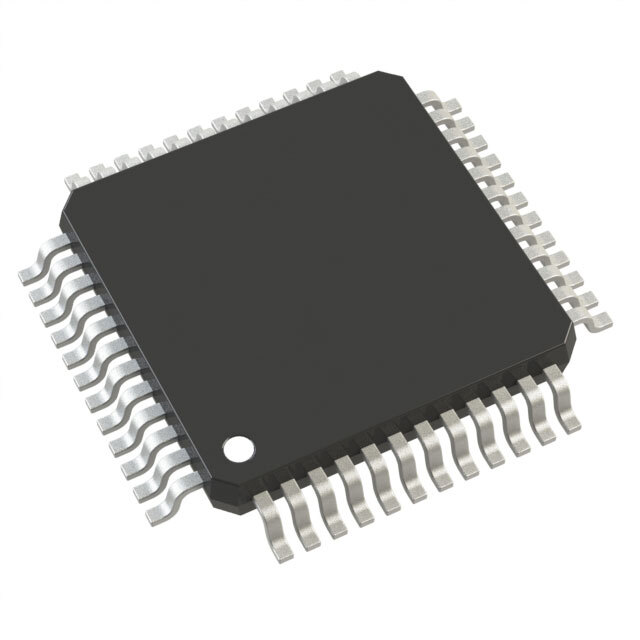

AD9859YSVZ-REEL7

AD9859YSVZ-REEL7 от Analog Devices

Общее описание

AD9859YSVZ-REEL7 — это специализированный ИС для цифрового синтеза частоты (DDS) от компании Analog Devices. Данный компонент позволяет генерировать прецизионные синусоидальные сигналы на частоте до 400 МГц с высоким разрешением и точностью. ИС выполнена в корпусе 48-TQFP, что обеспечивает удобство монтажа и малые габариты.

Преимущества

• Высокая частота генерации: до 400 МГц
• Высокое разрешение и точность: 10-битный ЦАП и 32-битное слово настройки
• Широкий диапазон напряжения питания: 1.71V ~ 1.96V
• Широкий температурный диапазон: от -40°C до 105°C
• Компактный корпус: 48-TQFP-EP (7x7)

Недостатки

• Сложность в управлении параметрами из-за многофункциональности
• Требуется стабилизированное напряжение питания

Типовое использование

• Генерация прецизионных синусоидальных сигналов для радиосистем
• Сигнальные генераторы и источники синхронизации
• Применение в тестовом оборудовании и лабораторных установках
• Цифровые радио и коммуникационные системы

Рекомендации по применению

1. Стабильное питание: Для оптимального функционирования необходимо обеспечивать стабилизированное напряжение питания в диапазоне 1.71V ~ 1.96V.
2. Управление температурой: Поскольку устройство может работать в широком диапазоне температур, рекомендуется обеспечить хороший теплоотвод для предотвращения перегрева.
3. Экранирование и фильтрация: Используйте экранирование и фильтры для минимизации шумов и помех.

Основные технические характеристики

• Разрешение ЦАП: 10 бит
• Максимальная частота генерации: 400 МГц
• Ширина слова настройки: 32 бит
• Напряжение питания: 1.71V ~ 1.96V
• Рабочий температурный диапазон: -40°C ~ 105°C
• Корпус: 48-TQFP-EP (7x7)

Возможные аналоги

• AD9951: DDS, поддерживает более высокие частоты до 500 МГц
• AD9910: DDS, поддерживает частоту до 1 ГГц и имеет улучшенные характеристики
• AD9858: DDS, максимальная частота 500 МГц, улучшенная линейность ЦАП
