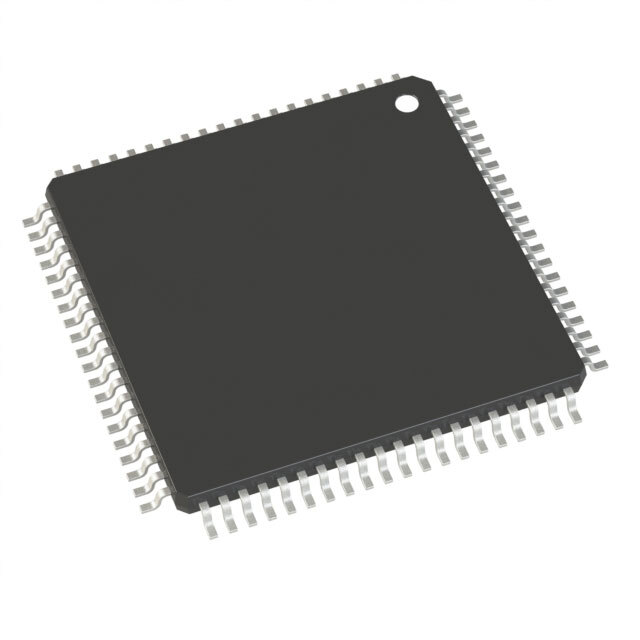

AD9854AST

AD9854AST от Analog Devices

Общее описание

AD9854AST - это мощный синтезатор прямого цифрового синтеза (DDS) от Analog Devices, обеспечивает гибкость и высокую точность синусоидальных сигналов. Этот компонент поддерживает создание квадратичных сигналов благодаря высоким скоростям обработки. Микросхема реализует метод прямого цифрового синтеза частоты (DDS) и идеально подходит для создания частотных сигналов и фазовых манипуляций.

Преимущества

• Высокая точность и разрешение: обеспечивает высокоточные синусоиды с разрешением до 12 бит и частотой до 300 МГц.
• Квардратурный выход: возможность генерации двумерных сигналов (I/Q), что идеально подходит для радиочастотных и других коммуникационных приложений.
• Гибкость управления: поддержка различные интерфейсов для управления и настройки компонентов.

Недостатки

• Сложность конфигурирования: требуется продвинутая настройка и может быть сложно для новичков.
• Требовательность к источникам питания: требуются стабилизированные источники питания для поддержания высоких характеристик.

Типовое использование

• Радиочастотные генераторы: для применения в радиочастотных передатчиках и приемниках.
• Системы связи: в цифровых системах связи для генерации и обработки сигналов.
• Измерительное оборудование: в качестве источника высокоточных гармонических сигналов для тестирования и измерений.

Рекомендации по применению

• Стабилизация источников питания: обеспечьте стабилизированные источники питания для микросхемы для поддержания работы на заявленных частотах и уровнях сигнала.
• Продвинутые знания для настройки: используйте данный компонент только при условии наличии необходимого опыта настройки сложных DDS систем.
• Экранирование и заземление: используйте правильное экранирование и заземление для минимизации помех и шумов в системе.

Основные технические характеристики

• Разрешение: 12 бит
• Максимальная частота входного тактового сигнала: 300 МГц
• Ширина управляющего слова: 48 бит
• Напряжение питания: 3.14V ~ 3.47V
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 80-LQFP (14x14)

Возможные аналоги

• AD9852: аналогичная микросхема DDS с немного меньшими частотными характеристиками, от того же производителя.
• AD9954: более современная и производительная версия от Analog Devices.
• MAX038: DDS генератор от Maxim Integrated, для менее требовательных приложений.
