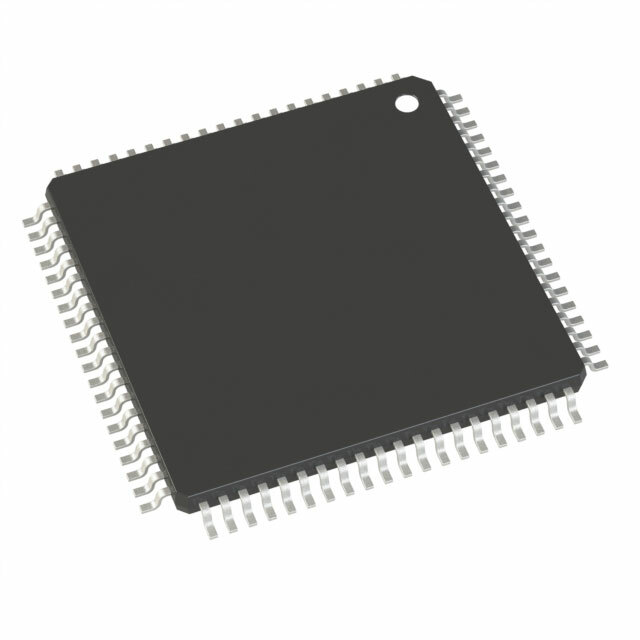

AD9852ASTZ

AD9852ASTZ от Analog Devices

Общее описание:

AD9852ASTZ — это микросхема для прямого цифрового синтеза (DDS) от компании Analog Devices. Она предоставляет высокопроизводительные средства синтеза частоты и управления фазой в одном интегральном устройстве. С помощью этой микросхемы можно создавать точные и стабильные сигналы в широком диапазоне частот, что делает её подходящей для использования в различных высокоточных приложениях.

Преимущества:

• Высокая точность: 12-битная разрядность ЦАП обеспечивает высокую точность выходного сигнала.
• Широкий диапазон частот: Частота тактового генератора до 200 МГц позволяет генерировать сигналы в широком диапазоне частот.
• Управление фазой: Позволяет точное управление фазой и частотой сигналов.
• Гибкость: 48-разрядное слово настройки позволяет создавать частоты с высокой степенью точности.
• Интеграция: Включает в себя средства управления и синтеза в одном корпусе, что упрощает разработку и снижает стоимость системы.

Недостатки:

• Сложность интеграции: Возможна необходимость тщательного подхода к дизайну печатной платы и управления электромагнитной совместимостью.
• Тепловыделение: Высокие тактовые частоты могут приводить к увеличенному тепловыделению, требующему адекватного охлаждения.

Типовое использование:

• Радиочастотные генераторы: Используется для создания точных и стабильных радиочастотных сигналов.
• Измерительные приборы: Применяется в лабораторных и полевых измерительных приборах.
• Системы связи: Используется в телекоммуникационных системах для синтеза частот в передатчиках и приемниках.
• Радиолокация: Применяется в системах радиолокации для точного управления частотой.

Рекомендации по применению:

• Печатная плата: Платиновое размещение и экранирование могут потребоваться для минимизации электромагнитных помех.
• Охлаждение: Рассмотрите использование радиаторов или других методов активного охлаждения для управления тепловыделением.
• Питание: Обеспечьте стабильное питание в пределах 3.14В ~ 3.47В для правильной работы устройства.

Основные технические характеристики:

• Разрядность ЦАП: 12 бит
• Частота тактового генератора: до 200 МГц
• Разрядность слова настройки: 48 бит
• Напряжение питания: 3.14В ~ 3.47В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 80-LQFP (14x14)

Возможные аналоги:

• AD9854 — улучшенная версия с дополнительными функциями и улучшенными характеристиками.
• AD9957 — новая версия с более высокой частотой и улучшенными характеристиками.

AD9852ASTZ является высоконадежным и гибким решением для множества приложений, требующих точного синтеза частот и управления фазой.
