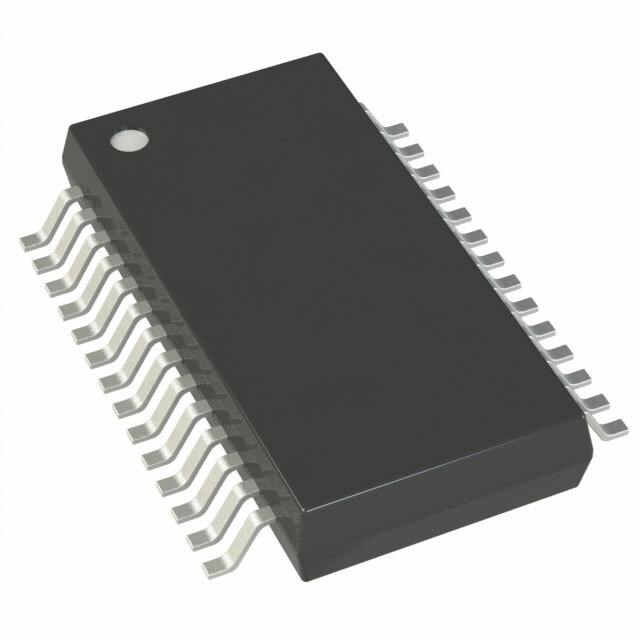

AD9850BRS-REEL

AD9850BRS-REEL от Analog Devices

Общее описание

AD9850BRS-REEL - это интегральная схема прямого цифрового синтеза (DDS) от компании Analog Devices, предназначенная для генерации высокостабильных аналоговых сигналов с цифровым управлением. Данный компонент используется в различных приложениях, требующих создания высокоточных частот. Основной особенностью AD9850 является возможность генерировать синусоидальные и прямоугольные сигналы частотой до 125 МГц с разрешением 10 бит и 32-битным словом настройки частоты.

Преимущества

• Высокая стабильность и точность частоты: Обеспечивает генерацию сигнала с очень низкими фазовыми шумами.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что делает его подходящим для использования в экстремальных условиях.
• Повышенная функциональность на базе DDS архитектуры: Включает в себя внутренние тактирования и функции управления.

Недостатки

• Устаревшая модель: AD9850BRS-REEL была объявлена устаревшей, поэтому для новых проектов рекомендуется рассмотреть альтернативы.
• Сложность монтажа: В корпусе SOIC28S требуется аккуратность при пайке и монтаж на поверхности.

Типовое использование

• Радиосистемы: Используется для генерации несущих частот.
• Тестовое и измерительное оборудование: Для создания точных тестовых сигналов.
• Цифровые генераторы сигналов: Базовые компоненты для генераторов сигналов.

Рекомендации по применению

• Питание: Подача стабильного питания 3.3V или 5V для обеспечения надежной работы.
• Конфигурирование и контроль: Использование внешнего микроконтроллера или FPGA для настройки частоты и формы выходного сигнала.
• Термическое управление: Обеспечение отвода тепла для поддержания рабочих температур.

Основные технические характеристики

• Разрешение: 10-бит
• Максимальная частота: 125 МГц
• Разрядность слова настройки: 32 бита
• Напряжение питания: 3.3V или 5V
• Рабочая температура: -40°C ~ +85°C
• Тип монтажа: Монтаж на поверхности (SMT)
• Корпус: 28-SSOP (0.209", 5.30 мм ширина)

Возможные аналоги

• AD9851: Тоже DDS генератор с повышенной функциональностью и поддержкой более высоких частот.
• AD9954: Современная замена с улучшенными характеристиками.

Заключение

AD9850BRS-REEL - это мощная и надежная DDS интегральная схема, отлично подходящая для множества радиоэлектронных и измерительных применений. Однако, учитывая устаревший статус данной модели, рекомендуется рассмотреть новейшие альтернативы при проектировании новых систем.
