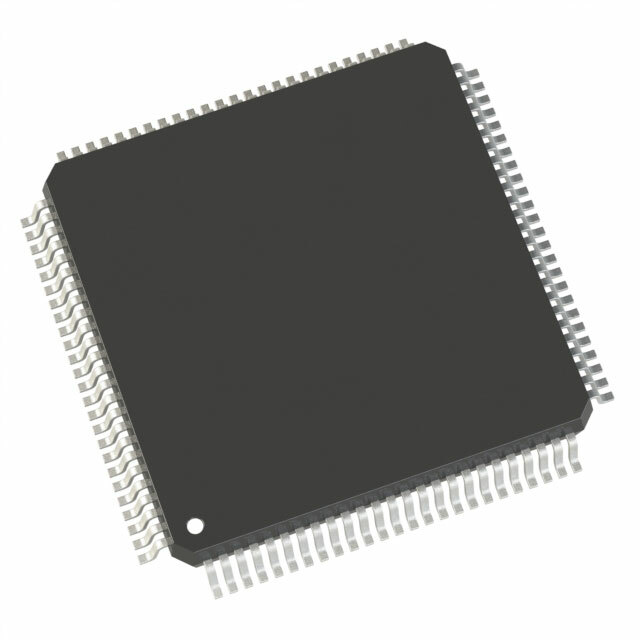

AD9788BSVZ

AD9788BSVZ от Analog Devices

Общее описание: AD9788BSVZ – это высокопроизводительный цифровой аналоговый преобразователь (DAC) с разрешением 16 бит от компании Analog Devices. Этот чип широко используется в приложениях, требующих высокой точности и быстрого преобразования цифровых сигналов в аналоговые. Преобразователь оснащен двумя независимыми ЦАП, что делает его идеальным для многоканальных систем обработки сигналов.

Преимущества:

• Высокое разрешение: 16-битная обработка обеспечивает высокую точность преобразования.
• Интерполирующая архитектура: Улучшает качество сигнала и снижает требования к фильтрации.
• Встроенные функции: Такие как калибровка и регулировка усиления для улучшения производительности.

Недостатки:

• Сложность: Требуется знание работы ЦАП и схемотехники для интеграции в проект.
• Высокая стоимость: Комплексные функции и высокая производительность отражаются на цене.

Типовые области применения:

• Радиочастотные системы
• Прецизионные измерительные приборы
• Системы обработки изображений
• Тестовое оборудование и генераторы сигналов

Рекомендации по применению:

• Использовать в системах, где требуется высокая точность и скорость преобразования.
• Разработать обвязку для обеспечения стабильного питания и минимизации шумов.
• Учесть тепловые характеристики и предусмотреть эффективное охлаждение, если необходимо.

Основные технические характеристики:

• Разрешение: 16 бит
• Количество ЦАП: 2
• Время установления: 20 нс (типичное)
• Тип выхода: Токовый (небуферизированный)
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опоры: Внутренний
• Напряжение питания, аналоговое: 3.13В - 3.47В
• Напряжение питания, цифровое: 1.7В - 1.9В, 3.13В - 3.47В
• Точность ИНЛ/ДНЛ (LSB): ±3.7, ±2.1
• Архитектура: Интерполирующий ЦАП с передискретизацией
• Рабочая температура: -40°C ~ 85°C
• Корпус/размер: 100-TQFP с открытой площадкой (14x14 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD9783 от Analog Devices
• AD9136 от Analog Devices
• DAC5688 от Texas Instruments

Этот компонент является мощным инструментом для разработчиков электронных систем, требующих высокоточного и быстрого преобразования цифровых сигналов в аналоговые.
