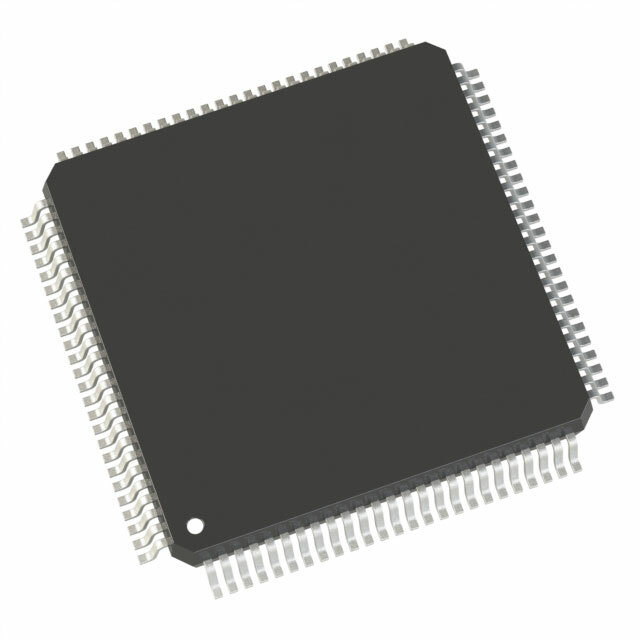

Цифро-аналоговый преобразователь AD9787BSVZRL от Analog Devices

Общее описание

AD9787BSVZRL — это 14-разрядный цифро-аналоговый преобразователь (DAC) от компании Analog Devices. Этот компонент обладает высокой точностью и надежностью, предназначен для преобразования цифровых данных в аналоговый сигнал. AD9787BSVZRL подходит для тех приложений, где требуется высокая скорость и производительность.

Преимущества

• Высокое разрешение: 14 разрядов позволяют проводить преобразование с большой точностью.
• Высокая скорость: Время установления сигнала составляет всего 20 нс, что делает компонент подходящим для быстродействующих приложений.
• Широкий диапазон температур: Рабочая температура от -40°C до +85°C позволяет использовать компонент в различных условиях.
• Дифференциальный выход: Устройство поддерживает дифференциальный выход, что улучшает качество сигнала и снижает помехи.
• Встроенный опорный источник: Наличие внутреннего опорного источника упрощает схему и улучшает стабильность.

Недостатки

• Потребление мощности: Высокая производительность может привести к увеличению потребления мощности.
• Требования к монтажу: Необходимо обеспечить хороший контакт и тепловой отвод для корректной работы TQFP корпуса.

Типовое использование

• Беспроводные коммуникации: высокоточные и быстрые сигнальные преобразования.
• Радиочастотные системы: преобразование цифровых сигналов в аналоговые для передачи.
• Медицинское оборудование: высокоточные измерительные системы.
• Измерительные приборы: точные аналоговые выходы для лабораторных приборов.

Рекомендации по применению

• Рекомендуется соблюдать все условия эксплуатации, указанные в технической документации.
• Для улучшения теплового отвода используйте радиаторы или дополнительные системы охлаждения, особенно при высоких мощностях.

Основные технические характеристики

• Разрядность: 14 бит
• Количество DAC: 2
• Время установления: 20 нс (тип.)
• Тип выхода: Токовый — неблокированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного источника: Внутренний
• Напряжение питания, аналоговое: 3.13V ~ 3.47V
• Напряжение питания, цифровое: 1.7V ~ 1.9V, 3.13V ~ 3.47V
• ИНЛ/ДИНЛ (млзр): ±1, ±0.5
• Архитектура: Перенасыщающий интерполяционный DAC
• Рабочая температура: -40°C ~ 85°C
• Корпус: 100-TQFP с открытой платформой (14x14)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги

• AD9779A: 14-разрядный DAC от Analog Devices с похожими характеристиками.
• DAC902E: аналогичное устройство от Texas Instruments для более широкого спектра применения.

Предоставленные выше данные помогут вам выбрать AD9787BSVZRL для вашего проекта и оценить его преимущества и недостатки.
