AD9781BCPZ

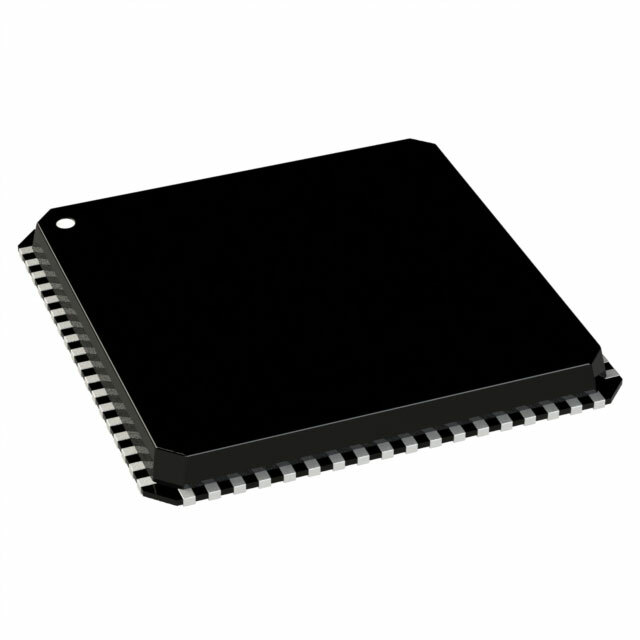

AD9781BCPZ от Analog Devices

Общее описание:

AD9781BCPZ - это 14-битный цифро-аналоговый преобразователь (ЦАП) с параллельным интерфейсом для обработки данных, разработанный компанией Analog Devices. Он относится к классу высокопроизводительных ЦАПов, предназначенных для использования в сложных системах связи и различных высокоточных применениях. Этот ЦАП поддерживает два выходных канала и обладает различными характеристиками, что делает его универсальным решением для различных задач.

Преимущества:

• Высокая точность: Разрешение 14 бит обеспечивает высокую точность преобразования аналогового сигнала.
• Многоканальный аналоговый выход: Поддержка двух каналов увеличивает гибкость применения.
• Различные режимы работы: Возможность работы с внешними и внутренними опорными напряжениями.
• Малое напряжение питания: Поддержка нескольких диапазонов напряжения питания (и для аналоговой, и для цифровой части), что облегчает интеграцию в различные схемы.
• Компактный корпус: Поставляется в корпусе типа 72-LFCSP-VQ (10x10 мм), что экономит пространство на плате.

Недостатки:

• Требования к питанию: Наличие нескольких напряжений питания может усложнить схемотехнику на этапе проектирования.
• Высокий уровень сложности: Требуется глубокое понимание работы с высокоскоростными ЦАПами для достижения оптимальной производительности.

Типовое использование:

• Системы передачи данных: Применяется в высокоскоростных передатчиках для преобраазования цифровых данных в аналоговые сигналы.
• Измерительные приборы: Использование в точных измерительных системах, где требуется высокая точность преобразования.
• Радиооборудование: Используется в радиопередатчиках и приемниках для высокочастотных приложений.
• Аудио системы: Поддержка высококачественных аудиосигналов в профессиональном и потребительском аудиооборудовании.

Рекомендации по применению:

• Обеспечьте качественное питание с минимальными пульсациями для достижения стабильной работы.
• Используйте качественные внешние опорные напряжения или проверенные источники внутреннего опорного напряжения.
• Соблюдайте рекомендации по разводке и монтажу, чтобы минимизировать влияние электромагнитных помех.
• Проведите тщательное тестирование схемы на всех этапах разработки для гарантии высокой производительности устройства.

Основные технические характеристики:

• Разрешение: 14 бит
• Количество ЦАП: 2
• Тип выхода: Токовый - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналог): 3.13В ~ 3.47В
• Напряжение питания (цифра): 1.7В ~ 1.9В, 3.13В ~ 3.47В
• INL/DNL (LSB): ±1, ±0.5
• Архитектура: Quad-Switch
• Температурный диапазон эксплуатации: -40°C ~ 85°C
• Корпус: 72-LFCSP-VQ (10x10 мм)
• Монтажное исполнение: Поверхностное (SMD)

Возможные аналоги:

• AD9779A от Analog Devices
• AD9122 от Analog Devices
• LTC1668 от Analog Devices

Используйте данное описание для лучшего понимания возможностей и преимуществ ЦАП AD9781BCPZ, чтобы сделать оптимальный выбор для ваших разработок и приложений.
