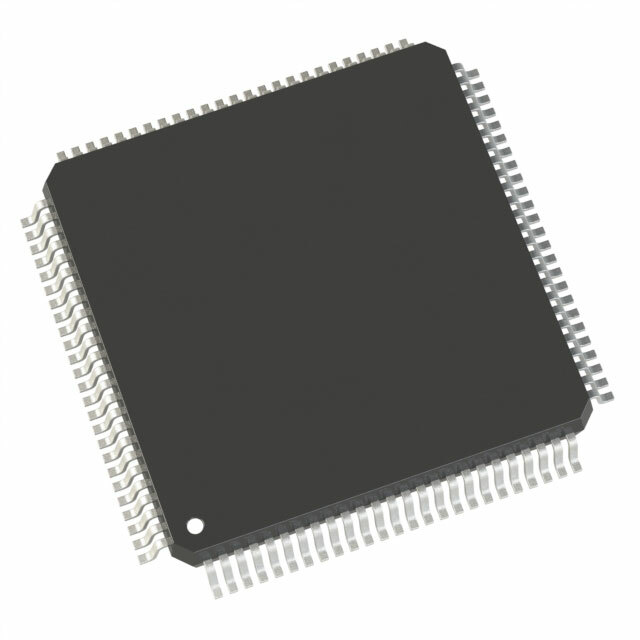

AD9779BSVZ от Analog Devices

Общее описание

AD9779BSVZ - это 16-битный цифровой аналоговый преобразователь (ЦАП) от компании Analog Devices, предназначенный для высокопроизводительных приложений, требующих высокой точности и эффективности. Устройство включает два независимых 16-битных ЦАП и использует архитектуру с передискретизацией для улучшения качества сигнала.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает выдающуюся точность преобразования.
• Двойной ЦАП: наличие двух независимых выходов расширяет возможности использования.
• Встроенная схема передискретизации: улучшает качество выходного сигнала и снижает потребность в дополнительных внешних фильтрах.
• Поддержка дифференциального выхода: улучшает помехоустойчивость и снижает уровень гармонических искажений.

Недостатки

• Требовательность к питанию: требует несколько различных источников напряжения (1.7V–1.9V и 3.13V–3.47V) для аналоговой и цифровой частей.
• Сложность интеграции: требует тщательной разработки печатной платы и системы питания для достижения оптимального функционирования.

Типовое использование

• Радиочастотные передатчики
• Оборудование для тестирования и измерений
• Системы связи
• Системы автоматического управления
• Высококачественные аудиосистемы

Рекомендации по применению

• Подача питания: обеспечьте стабильное питание как для аналоговой, так и для цифровой части ЦАП.
• Использование дифференциального выхода: для достижения наилучших результатов используйте дифференциальные выходы.
• Термическое управление: используйте подходящие методы термического управления для поддержания рабочей температуры в пределах допустимых значений.

Основные технические характеристики

• Разрядность (Bit): 16 бит
• Количество ЦАП: 2
• Выходной тип: Токовый - небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналог: 3.13V ~ 3.47V
• Напряжение питания, цифра: 1.7V ~ 1.9V, 3.13V ~ 3.47V
• Полный нелинейный выход (INL/DNL): ±3.7, ±2.1 LSB
• Архитектура: Передискретизирующий ЦАП
• Рабочая температура: -40°C ~ 85°C
• Корпус/Число выводов: 100-TQFP Exposed Pad (14x14)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9779A: улучшенная версия с еще большими возможностями
• AD9786: 16-битный ЦАП с высокой скоростью преобразования
• AD9164: ЦАП с сегментированной архитектурой и поддержкой высоких частот

AD9779BSVZ от Analog Devices - это высокопроизводительный 16-битный ЦАП, который идеально подходит для приложений, требующих высокого качества и большой точности.
