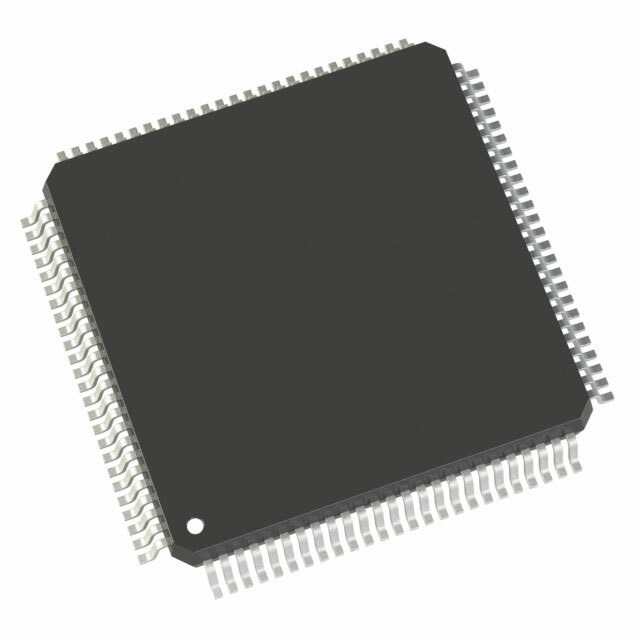

AD9778BSVZRL

12 240,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Описание для AD9778BSVZRL от Analog Devices

Общее описание

AD9778BSVZRL - это высокопроизводительный 14-битный цифровой аналоговый преобразователь (DAC) от компании Analog Devices. Устройство интегрирует два независимых DAC-и, что позволяет обеспечивать высокую скорость преобразования и точность выхода. Основное применение преобразователя AD9778 – это системы с широкополосной передачей данных, включая беспроводные базовые станции и высокоэффективные цифровые передатчики.

Преимущества

  • Высокая точность: Разрядность в 14 бит обеспечивает точное преобразование цифрового сигнала в аналоговый.
  • Два независимых DAC: Позволяет реализовывать многоканальные системы обработки сигналов.
  • Широкий диапазон напряжения питания: Поддерживает как аналогое, так и цифровое питание в различных диапазонах напряжения.
  • Встроенная справочная цепь: Упрощает процесс проектирования и минимизирует внешний компоненты.

Недостатки

  • Требует дополнительного охлаждения: В случае интенсивного использования может потребоваться улучшенное охлаждение, чтобы избежать перегрева.
  • Довольно высокая сложность интеграции: Ввиду большого количества ног и возможностей, интеграция требует специальных знаний и умений.

Типовое использование

  • Беспроводные базовые станции
  • Цифровые передатчики
  • Системы с широкополосной передачей данных

Рекомендации по применению

  • Используйте надлежащие методы отведения тепла, чтобы обеспечить долгосрочную стабильность и надежность работы.
  • При проектировании печатной платы соблюдайте рекомендации производителя для минимизации паразитных эффектов и улучшения точности.
  • Проводите тщательную проверку цифрового интерфейса, чтобы гарантировать корректное взаимодействие с микроконтроллером или процессором.

Основные технические характеристики

Характеристика Значение
Количество бит 14
Количество D/A преобразователей 2
Время срабатывания -
Тип выхода Ток - Не буферизированный
Дифференциальный выход Да
Интерфейс данных Параллельный
Внутренний опорный сигнал Встроенный
Номинальное напряжение питания (аналоговое) 3.13В ~ 3.47В
Номинальное напряжение питания (цифровое) 1.7В ~ 1.9В, 3.13В ~ 3.47В
Интегральная нелинейность (INL) ± 1LSB
Макс. рабочая температура -40°C ~ 85°C
Корпус 100-TQFP с открытой площадкой
Тип монтажа Поверхностный монтаж

Возможные аналоги

  • AD9776 от Analog Devices: Аналогичный 14-битный DAC с меньшей производительностью.
  • AD9783 от Analog Devices: Устройство с улучшенными характеристиками, поддерживающее более высокие частоты.
  • DAC5675 от Texas Instruments: Конкурирующее устройство с аналогичными характеристиками.

Заключение

AD9778BSVZRL - это мощный инструмент для реализации точных и высокоскоростных систем преобразования сигнала. Придерживайтесь рекомендаций производителя для полноценного использования всех преимуществ данного компонента.
