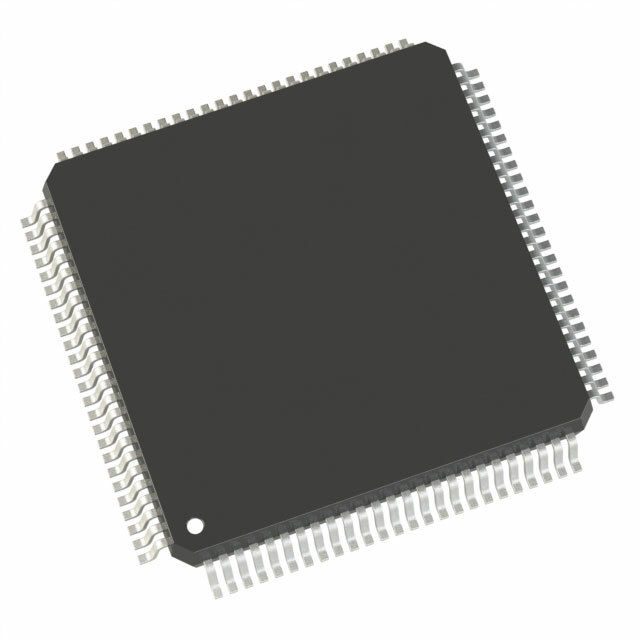

AD9778BSVZ от Analog Devices

Общее описание

AD9778BSVZ – это 14-битный преобразователь цифра-аналог (ЦАП) из серии высокопроизводительных интерполирующих ЦАП от компании Analog Devices. Данная микросхема предназначена для использования в широком спектре приложений, требующих высокой точности и скорости преобразования цифрового сигнала в аналоговый.

Преимущества

• Высокая точность: 14-битное разрешение позволяет обеспечить высокую точность в различных применениях.
• Многоканальность: наличие двух независимых ЦАП-каналов.
• Широкий диапазон напряжений питания: обеспечивает гибкость в использовании.
• Интерполирующий архитектура: позволяет добиться снижения уровня шумов и повышения точности.
• Встроенный опорный источник напряжения: уменьшает количество внешних компонентов и упрощает разработку.

Недостатки

• Относительно высокая сложность в использовании, требующая опыта работы с высокоскоростными ЦАП.
• Потребление энергии может быть высоким для некоторых приложений с ограниченным энергопотреблением.

Типовое использование

• Системы беспроводной связи: передачу данных и модуляцию сигналов.
• Измерительные приборы и системы: высокая точность и скорость делают этот компонент идеальным для высокоточных измерений.
• Аудио и видеотехника: генерация высококачественных аналоговых сигналов.
• Автоматизация и управление процессами: прецизионное управление процессами.

Рекомендации по применению

• Используйте качественное питание и развязку линий питания для минимизации электрических помех.
• Соблюдайте рекомендации по проектированию печатных плат (PCB) для высокочастотных схем, чтобы избежать проблем с шумами и потерями.
• Контролируйте температурный режим при эксплуатации для поддержания стабильной работы устройства.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП-каналов: 2
• Тип выхода: Токовый - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Опорное напряжение: Внутреннее
• Напряжение питания (аналоговое): 3.13В ~ 3.47В
• Напряжение питания (цифровое): 1.7В ~ 1.9В, 3.13В ~ 3.47В
• ИНЛ/ДНЛ (LSB): ±1, ±0.65
• Архитектура: Интерполирующий ЦАП с передискретизацией
• Рабочая температура: -40°C ~ 85°C
• Корпус: 100-TQFP-EP (14x14мм)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• AD9776: также от Analog Devices, с аналогичными характеристиками, но с меньшим разрешением (12 бит).
• AD9784: 16-битный ЦАП с похожими характеристиками и расширенными функциями.
• DAC5672: от Texas Instruments, аналогичный 14-битный ЦАП с двухканальным выходом.

Примечание

Для получения оптимальных результатов необходимо внимательно следовать рекомендациям по PCB дизайну и условиям эксплуатации, указанным в технической документации.
