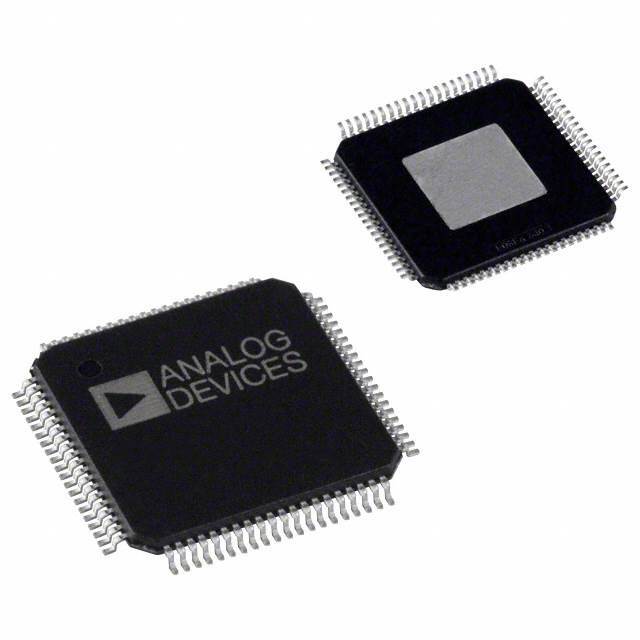

AD9777BSV

AD9777BSV от Analog Devices

Общее описание

Цифро-аналоговый преобразователь (ЦАП) AD9777BSV – это высокопроизводительный 16-битный двухканальный преобразователь с частотой выборки до 160 MSPS (миллионов выборок в секунду), разработанный компанией Analog Devices. Он предназначен для применения в высокоскоростных системах связи и других высокопроизводительных приложениях, где требуются точные и быстродействующие аналоговые выходы.

Преимущества

• Высокая точность: 16-битная разрешающая способность обеспечивает высокое качество аналогового сигнала с минимальными искажениями.
• Высокая скорость выборки: Частота выборки до 160 MSPS делает возможным использование данного ЦАП в приложениях с высокой пропускной способностью.
• Технология TxDAC+®: Специальная архитектура позволяет достичь низкого уровня шума и высокой линейности.

Недостатки

• Сложность интеграции: Требует точного проектирования и тщательного выбора сопутствующих компонентов для обеспечения наилучшей производительности.
• Высокое энергопотребление: Из-за высокой скорости и производительности увеличивается энергопотребление, что может потребовать дополнительных мер по отводу тепла.

Типовое использование

• Системы цифровой связи (например, DVB-T, QAM модуляция).
• Медицинская визуализация.
• Тестовые и измерительные контрольно-измерительные приборы.
• Радиочастотные передатчики.

Рекомендации по применению

• Печатная плата: Для обеспечения стабильности и снижения уровня шумов рекомендуется использовать многослойную печатную плату с правильной разводкой питания и сигнальных проводников.
• Энергопотребление: Учитывать требования по питанию и охлаждению, так как высокая скорость работы увеличивает тепловыделение.
• Развязка сигнала: Применение фильтров и экранирования поможет минимизировать влияние помех и улучшить качество сигнала.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: до 160 MSPS
• Выходное напряжение: от 0 до 1.25 В
• Энергопотребление: 1.9 В при 120 мА
• Рабочая температура: от -40°C до +85°C
• Корпус: 80-TQFP-EP (12x12 мм)

Возможные аналоги

• AD9775: 12-битный двухканальный ЦАП с аналогичными характеристиками, но меньшим разрешением.
• AD9776: 14-битный двухканальный ЦАП с несколько меньшей частотой выборки.
• AD9765BCPZ: похожий по характеристикам ЦАП, но в другом типоразмере корпуса и с немного другими характеристиками.

Заключение

ЦАП AD9777BSV – это мощный и точный компонент, идеально подходящий для высокопроизводительных приложений в области цифровой связи и обработки сигналов. Тщательное проектирование и соблюдение рекомендаций помогут обеспечить его оптимальную работу и долгосрочную надежность.
