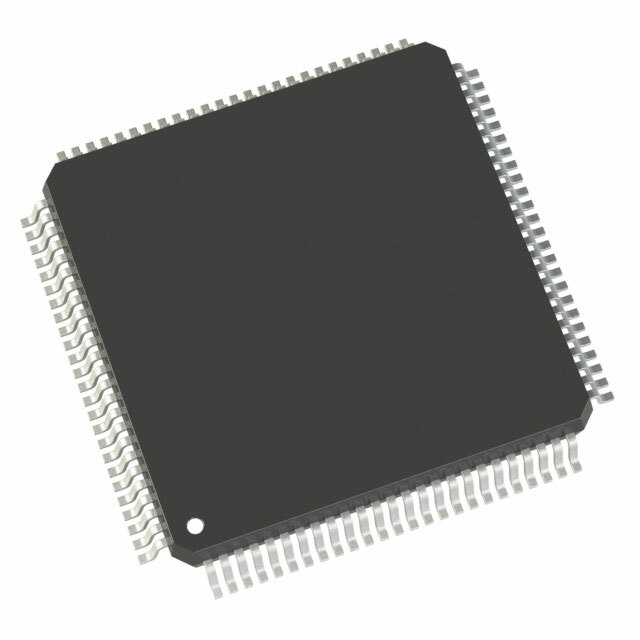

AD9776ABSVZ

AD9776ABSVZ от Analog Devices

Общее описание: Цифро-аналоговый преобразователь (ЦАП) AD9776ABSVZ от компании Analog Devices представляет собой высокопроизводительное устройство с 12-битной разрядностью и двумя независимыми выходами. Он разработан для реализации высокоточных цифровых сигналов преобразования в аналоговые, что делает его отличным выбором для различных приложений в области цифровых коммуникаций и управления.

Преимущества:

• Высокая точность: 12-битная разрядность обеспечивает высокоточное преобразование цифровых данных в аналоговые сигналы.
• Два независимых ЦАП: Устройство поддерживает два независимых выхода, увеличивая гибкость применения.
• Интегрированный опорный источник: Встроенный опорный источник напряжения упрощает проектирование схем и повышает стабильность работы.
• Дифференциальный выход: Обеспечивает высокую устойчивость к шумам и внешним помехам, что особенно важно в высокопроизводительных системах.

Недостатки:

• Узкий диапазон рабочих температур: Рабочий температурный диапазон устройства ограничен от -40°C до 85°C, что может не подойти для некоторых экстремальных условий эксплуатации.
• Высокая цена: Высокая точность и производительность могут привести к увеличению стоимости по сравнению с менее производительными аналогами.

Типовое использование:

• Системы цифровой связи
• Радары и телекоммуникации
• Высокопроизводительные аудио системы
• АЦП тестовые системы

Рекомендации по применению:

• Питание: Убедитесь, что питание устройства строго соответствует рекомендованным спецификациям: 3.13V ~ 3.47V для аналоговой части и 1.7V ~ 2.05V, 3.13V ~ 3.47V для цифровой.
• Разводка платы: При проектировании печатных плат обеспечьте качественное заземление и минимизацию шумов для достижения наилучших результатов.
• Термический менеджмент: Обеспечьте адекватное охлаждение, используя пути отвода тепла и соответствующие методы монтажа.

Основные технические характеристики:

• Разрядность: 12 бит
• Число D/A преобразователей: 2
• Выходной тип: Токовый, небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Опорный тип: Внутренний
• Напряжение питания (аналог): 3.13V ~ 3.47V
• Напряжение питания (цифровое): 1.7V ~ 2.05V, 3.13V ~ 3.47V
• Температурный диапазон: -40°C ~ 85°C
• Корпус/выводы: 100-TQFP Exposed Pad (14x14)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD5686R от Analog Devices
• DAC121S101 от Texas Instruments
• LTC2636 от Analog Devices

Это описание позволяет получить исчерпывающее представление об AD9776ABSVZ, его преимуществах и областях применения, а также подобрать возможные замены при необходимости.
