AD9775BSVZRL - Цифро-аналоговый преобразователь

Общее описание

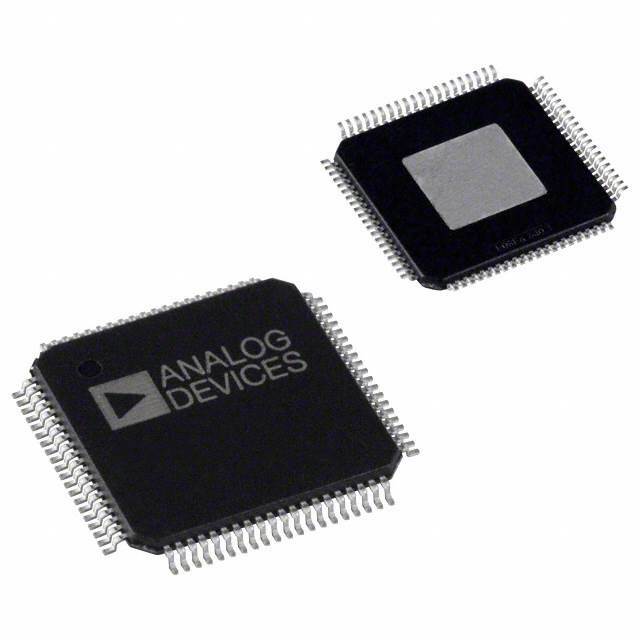

AD9775BSVZRL – это высокопроизводительный 14-битный цифро-аналоговый преобразователь (DAC) компании Analog Devices. Этот компонент отличается двойным каналом и предназначен для различных приложений, требующих точного преобразования цифрового сигнала в аналоговый. Выполнен в корпусе TQFP-80 с увеличенной поверхностью для эффективного отвода тепла.

Преимущества

• Высокая скорость преобразования: Обеспечивает низкое время переходного процесса (settling time) в пределах 11 нс.
• Точность: Обеспечивает исключительную линейность и минимальные погрешности (INL/DNL ±1.5 LSB и ±1 LSB соответственно).
• Гибкость: Поддерживает как внешние, так и внутренние опорные напряжения, что позволяет легко интегрировать его в различные системы.
• Дифференциальный выход: Обеспечивает улучшение качества сигнала и снижение помех.

Недостатки

• Высокая цена: Данный компонент может быть дорогим по сравнению с аналогами более низкого разрешения или производительности.
• Требования к подаче питания: Требуется точное напряжение питания в пределах 3.1V ~ 3.5V для аналоговых и цифровых частей.

Типовое использование

• Телекоммуникации: Широко используется в цифровых системах связи для точного преобразования цифровых сигналов.
• Обработка сигналов: Применяется в устройствах, требующих высокой точности преобразования сигнала, таких как аудиосистемы и радиопередатчики.
• Медицинское оборудование: Используется в высокоточных медицинских приборах для диагностики и мониторинга.

Рекомендации по применению

• Техническая поддержка: Перед использованием рекомендуется ознакомиться с техническими рекомендациями производителя для обеспечения оптимальной работы и интеграции в вашу систему.
• Система охлаждения: Учитывайте требования к теплоотводу, несмотря на наличие увеличенной поверхности корпуса для отвода тепла.
• Подача питания: Убедитесь в стабильном и шума-произвольном питании в пределах указанных значений, чтобы избежать искажений и погрешностей.

Основные технические характеристики

• Разрядность: 14 бит
• Количество каналов D/A: 2
• Время переходного процесса (settling time): 11 нс (Typ)
• Тип выхода: Токовый – небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее, Внутреннее
• Напряжение питания, аналоговое: 3.1V ~ 3.5V
• Напряжение питания, цифровое: 3.1V ~ 3.5V
• Линейные и нелинейные ошибки (INL/DNL): ±1.5 LSB, ±1 LSB
• Архитектура: Интерполирующий DAC с передискретизацией
• Рабочая температура: -40°C ~ 85°C
• Корпус: 80-TQFP-EP (12x12)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9776 – 16-битный вариант, также от Analog Devices, для приложений, требующих ещё более высокой точности.
• AD9742 – 12-битный DAC с более низкой разрядностью для менее критичных приложений.
• MAX5875 – Человеконеподобный аналог от Maxim Integrated с высокой производительностью и аналогичными характеристиками.
